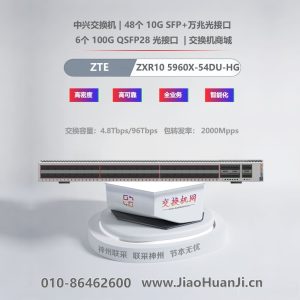

ZXR10 5960X-54DU-HG 中兴交换机

中兴通讯 ZXR10 5960X-54DU-HG 数据中心交换机 产品介绍文档

1. 产品概述

ZXR10 5960X-54DU-HG是中兴通讯面向现代数据中心和高速企业网络推出的高性能盒式交换机，属于5960X系列的增强型（HG）版本。该型号专为需要高密度10G服务器接入和100G高速上行的场景设计，通过增强的硬件缓存和智能特性，为云计算、虚拟化、大数据分析等业务提供稳定、高效、低延迟的网络承载平台。

作为“HG”版本，它在标准性能基础上优化了数据缓存和处理能力，能更好地应对网络流量突发，确保关键业务流畅运行，是构建新一代Spine-Leaf架构或升级传统园区核心/汇聚层的理想选择。

2. 核心特性与优势

• 高密度端口，灵活组网
  • 主流端口配置：提供 48个10G SFP+ 光接口 和 6个100G QSFP28 光接口，完美匹配当前数据中心服务器主流接入速率，并通过100G端口实现高速上行或横向扩展。
  • 智能速率适配：10G端口（特别是Port39-48）可降速至1G模式，兼容现有网络设备；100G端口可降速为40G模式，并提供Breakout能力（如1分4为10G），提供极致的部署灵活性，有效保护用户投资。
• 增强性能，稳定可靠
  • 强劲转发能力：提供 4.8 Tbps / 96 Tbps 的交换容量与 2000 Mpps 的包转发率，保障所有端口全线速转发，满足高带宽业务增长需求。
  • HG版本增强缓存：具备优化的数据包缓存机制，能够有效吸收网络中的突发流量，避免微突发（micro-burst）造成的丢包，显著提升数据中心和存储网络的应用性能。
  • 电信级可靠性：支持模块化双电源1+1冗余（交直流混插）、可热插拔风扇模块，关键部件冗余设计，平均无故障时间（MTBF）超过40万小时，确保业务永续。
• 云网就绪，未来无忧
  • 全面虚拟化支持：原生支持VXLAN 和 EVPN，实现大规模、多租户的网络虚拟化与自动化，支持业务灵活迁移与扩展，是构建云数据中心和Overlay网络的基石。
  • 自动化与可编程：支持通过NETCONF/YANG 协议与SDN控制器对接，实现网络配置的自动化下发与集中管控。采用可编程架构，便于未来新业务特性的快速引入和定制化开发。
  • 高级数据中心特性：支持MC-LAG（多机箱链路聚合组），实现跨物理设备的无环高可靠接入；支持Telemetry实现网络流量可视化与智能运维。
• 绿色节能，智能运维
  • 高效散热设计：采用前后直通风道和4个模块化智能调速风扇，散热效率高，噪音低，符合绿色数据中心要求。
  • 简易运维：支持零接触部署（ZTP）、图形化网管、丰富的OAM故障检测功能，配备一键式USB端口拷贝功能，大幅降低运维复杂度和成本。

3. 详细规格参数

类别	参数项	规格说明
产品型号		ZXR10 5960X-54DU-HG
物理接口	固定业务端口	48个 10G SFP+ 光接口 6个 100G QSFP28 光接口
	管理接口	1个 RJ45 Console口 1个 10/100/1000BASE-T 带外管理网口 1个 USB Type-A接口（支持U盘读写与一键拷贝）
性能指标	交换容量	4.8 Tbps / 96 Tbps
	包转发率	2000 Mpps
	关键特性	• 增强缓存设计 (HG系列特性) • 支持VXLAN/EVPN • 支持SDN (NETCONF/YANG) • 支持MC-LAG
物理特性	尺寸 (宽×深×高)	442mm × 420mm × 43.6mm (1U标准机架)
	重量	≤ 9 kg
电源系统	电源模块	可热插拔冗余电源模块 × 2 (支持1+1备份，交直流混插)
	输入电压	• 交流 (AC): 100V~127V / 200V~240V, 50Hz~60Hz • 直流 (DC): -40V ~ -72V • 高压直流 (HVDC): 240V / 336V
	整机功耗	• 典型功耗：200W • 最大功耗：275W
散热系统	散热方式	4个可热插拔风扇模块，前后直通风道，智能调速
可靠性	MTBF (平均无故障时间)	≥ 400,000 小时
	MTTR (平均修复时间)	≤ 30 分钟
环境要求	工作温度	0°C ~ 45°C
	存储温度	-40°C ~ 70°C
	工作湿度	10% ~ 90% RH (非凝结)
	适用海拔	海拔2000米以下地区安全使用

4. 典型应用场景

• 数据中心服务器接入（Leaf）：作为叶节点交换机，通过10G端口连接大量物理服务器或虚拟化主机，通过100G端口上行至核心交换机。
• 企业园区网核心/汇聚：在大型企业、高校、医院园区中，作为核心或汇聚节点，提供高密度10G接入和高速100G上行。
• 云计算与虚拟化平台：为OpenStack、VMware等云平台提供高性能、低延迟的网络接入层，支持多租户安全隔离。
• 高性能存储网络：连接NAS、SAN存储设备，其增强缓存特性特别适合存储流量突发场景，保障数据存取效率。

5. 总结

中兴通讯ZXR10 5960X-54DU-HG是一款定位精准、性能卓越的数据中心级接入/汇聚交换机。它集 “高密度10G/100G端口”、“增强型HG缓存性能”、“全面的云化网络能力（VXLAN/EVPN/SDN）”以及“电信级高可靠性” 于一体，为客户构建面向未来、弹性灵活、智能高效的新一代网络基础设施提供了强有力的支撑。其设计充分考虑了投资保护与未来平滑演进，是中型到大型数据中心及企业核心网络建设的优选方案。
