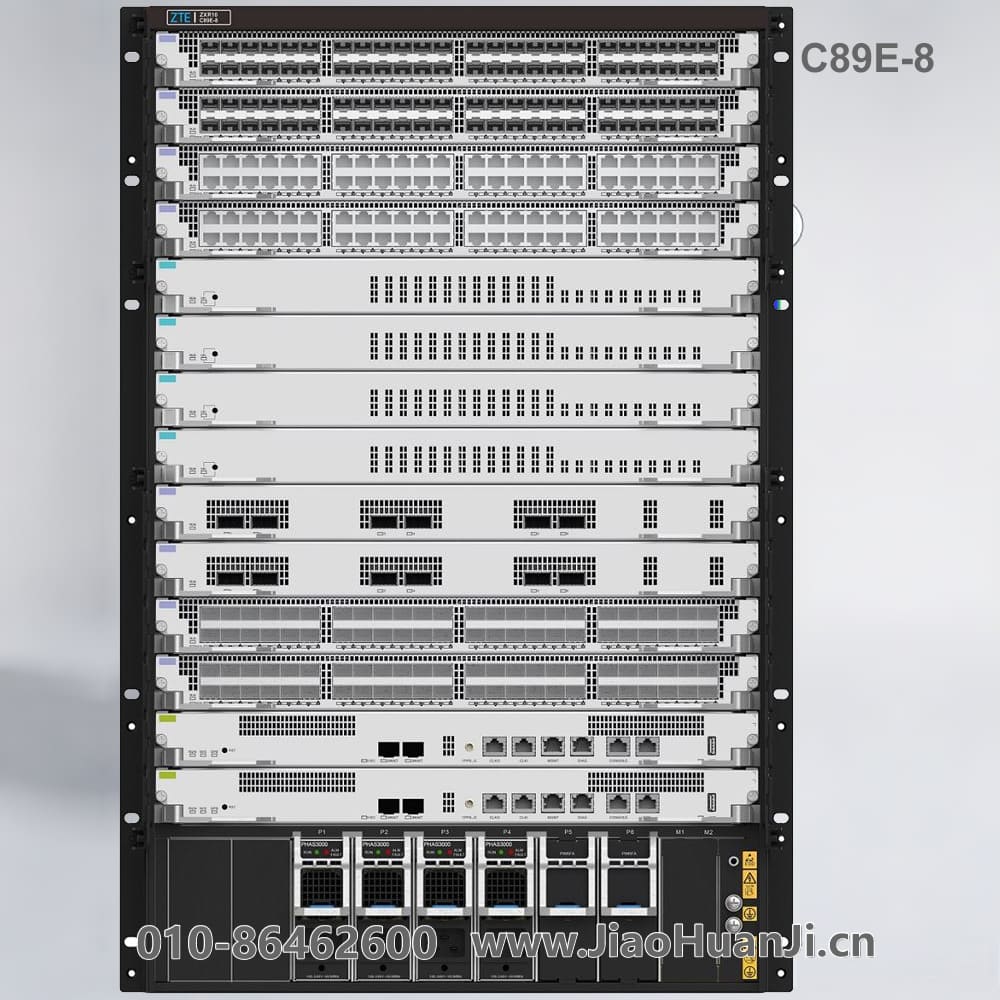

ZTE ZXR10 C89E-8 框式8槽位园区旗舰核心交换机

业务槽位8个，控制板槽位2个，冗余设计，交换板槽位4个，3+1冗余，总槽位16个，交换容量512T，包转发率28800Mpps/96000Mpps，16U，504mm深，AC/DC，最大6电源模块，4风扇模块，严格前后风道。 Bundle/非Bundle可选 600mm深室内柜/800mm深室内柜/无机柜

ZXR10 C89E 914

设备品牌:中兴(ZTE)
型号SKU:ZXR10 C89E-8
产品系列:ZXR10 C89E
交换容量:1904/5752Tbps
包转发率:460800Mpps
主机框:16U
总槽位数:14
主控槽位:2
交换板位:4
业务槽位:8
冗余电源: 3+3
风扇模块:4
设备尺寸:442×504×709 mm
所属分类:园区核心/汇聚交换
采购电话:010-8646 2600
模块选择ZXR10 C89E-8

所属专题: 中兴(ZTE) > 中兴交换机 > ZXR10 C89E

加入咨询列表

去旗舰店购买

在线客服

13910736192

业务经理

010-8626 2600

公司总机

010-8646 0322

业务部：

186 1111 5727

拨打电话

产品介绍

产品参数

资料下载

产品相册

ZXR10 C89E-8 旗舰级园区核心交换机产品介绍

产品概述

ZXR10 C89E-8是中兴通讯面向超宽带网络打造的旗舰级高端核心交换机，专为大型园区网络、数据中心汇聚层及运营商城域网核心层设计。作为C89E系列的中高端型号，C89E-8采用先进的CLOS无阻塞交换架构和全分布式模块化操作系统，提供高密度、高性能的端口解决方案，满足构建100G超高带宽网络需求。

产品定位

ZXR10 C89E-8定位于大型企业园区、高校校园、智慧城市、数据中心等场景的核心层与汇聚层交换设备，可广泛应用于：

政府、金融、电力、交通等关键行业园区网络
大型企业总部和数据中心网络
运营商新一代城域网建设
医疗、教育、商业综合体等大型园区网络

核心特性

1. 卓越的性能表现

交换容量：512Tbps（双向）【1904/5752Tbps】
包转发率：28800/96000 Mpps 【460800Mpps】
机框高度：16U标准机架式设计
总槽位数：14个
业务槽位：8个，提供灵活的扩展能力

2. 先进的硬件架构

CLOS无阻塞交换架构：采用自研CLOS架构交换芯片，提供真正的无阻塞交换网络，采用信元交换确保负载均衡
主控交换分离设计：控制平面与转发平面完全分离，主控板采用高性能多核CPU和大容量内存
全系列NP架构芯片：提供强大的可编程能力，支持业务流程和表项灵活定制

3. 高密度端口配置

每业务槽位最大支持：

48个线速万兆接口
6个100GE接口
多种速率混合配置
满足不同层次的链路带宽需求，为未来升级预留充足带宽容量。

硬件规格

物理规格

尺寸：709mm(高) × 442mm(宽) × 504mm(深)（不含走线架及挂耳）
重量：最大102kg（满配）
机框：19英寸标准制式，16U高
散热：强制风冷，前进后出风道，4组风扇分区智能调速

槽位配置

槽位范围	单板类型	数量	功能说明
1-2	主控板	2	T型主控板，1:1热备份
3-10	业务板	8	支持各类以太网接口板
11-14	交换板	4	M型交换板，动态冗余备份
电源1-6	电源模块	6	支持3+3冗余备份

电源系统

电源类型：支持交流、直流、高压直流
交流电源：110V AC/220V AC，50/60Hz
直流电源：-48V DC/-60V DC
高压直流：240V DC/336V DC
冗余配置：3+3冗余备份
智能监控：支持RS485通讯接口远程监控

软件特性

1. 全分布式模块化操作系统（ROSng）

进程独享资源，模块级动态加载和更新
进程间完全隔离，故障不扩散
分布式协议处理，提升协议计算性能
支持Netconf管理接口向后兼容

2. 多维安全架构

系统级安全：控制板、交换板、风扇、电源模块冗余配置
控制安全：控制与转发平面完全隔离
协议安全：完善的路由协议加密算法
业务安全：ERPS、FRR、GR、以太网OAM、MC-LAG等保护功能

3. 丰富的业务支持

二层功能：完善的VLAN技术、灵活QinQ、VLAN翻译
三层功能：支持静态路由、RIP、OSPF、IS-IS、BGP等协议
组播功能：支持IGMP、PIM、MLD等二三层组播协议
MPLS/MPLS VPN：支持LDP、VPLS、VPWS、MPLS L2/L3VPN

4. 完善的IPv6支持

支持RIPng、OSPFv3、IS-ISv6、BGP4+等基础协议
支持DHCPv6 snooping、PIMv6等运营级功能
完善支持IPv4/IPv6双栈和隧道转换

可靠性设计

1. 设备级保护

主控板冗余：2块主控板1:1热备份
交换板冗余：4块交换板动态冗余备份
电源冗余：3+3冗余备份
风扇冗余：4组风扇分区控制，N+1冗余

2. 链路级保护

MC-LAG：多机箱链路聚合组
ERPS：以太网环保护切换
BFD：双向转发检测，毫秒级故障检测

3. 路由级保护

VRRP：虚拟路由器冗余协议
FRR：快速重路由
GR/NSF：优雅重启/不间断转发

管理与维护

1. 统一网管平台

ZENIC ONE：中兴通讯固网统一智能运维系统
云化部署：基于NFVI技术实现云化部署和运维
智能运维：基于人工智能技术的自动化运维

2. 多种管理方式

带内管理：通过业务通道进行网络管理
带外管理：通过专用管理通道，提供更可靠的管理
多种协议：支持SNMPv3、Telnet、SSH、NETCONF等

3. 便捷的维护功能

零部署（ZTP）：支持网管服务器和下联交换机零部署
U盘开局：支持U盘自动更新版本和加载配置
一键采集：支持设备所有信息一键式收集

典型应用场景

1. 大型园区网核心

在大型企业园区、高校校园等场景中，C89E-8可作为核心交换机，连接各个区域的汇聚交换机，为整个园区提供高速转发和业务保障。

2. 数据中心汇聚

在数据中心网络中，C89E-8可作为汇聚层交换机，连接服务器区和核心网络，提供高密度、高性能的数据交换。

3. 城域以太网汇聚

在运营商城域网中，C89E-8可作为汇聚层设备，为移动、固网宽带和大客户提供全业务承载。

4. IPTV CDN节点

在IPTV内容分发网络中，C89E-8可作为区域节点内部网络的出口交换机，支持大规模的组播业务。

环境要求

工作温度：0℃~+45℃（长期），-5℃~+50℃（短期）
工作湿度：5%~95%（无凝结）
工作海拔：≤4000米
MTBF：≥250,000小时
MTTR：≤30分钟

绿色节能特性

高效电源系统：最大减少电源转换损失
智能功耗管理：支持无流量单板/端口休眠
动态调速风扇：支持无级调速，根据温度智能调整
环保材料：符合RoHS、WEEE等环保标准

总结

ZXR10 C89E-8作为中兴通讯旗舰级园区核心交换机，凭借其512Tbps的超大交换容量、8个业务槽位的灵活扩展能力、先进的CLOS无阻塞架构以及完善的多业务支持，能够满足大型园区网络和数据中心对高性能、高可靠性、高智能化的核心交换需求。其全分布式模块化操作系统、多维安全架构和丰富的IPv6功能，为用户构建面向未来的超宽带网络提供了强有力的支撑。

无论是作为大型企业园区的核心交换设备，还是作为数据中心汇聚层的关键节点，C89E-8都能提供卓越的性能表现和可靠的业务保障，是构建下一代智能园区的理想选择。

注：本产品介绍基于中兴通讯官方技术资料，具体规格可能因软件版本和配置不同而有所差异，请以实际产品为准。

交换机商城商务值班经理

ZXR10 C89E-8 - 中兴(ZTE)（images 13） — 微信扫一扫，价格早知道

留着备用吧

ZXR10 C89E-8 旗舰级园区核心交换机完整参数表

一、系统规格

参数类别	详细规格
产品型号	ZXR10 C89E-8
产品系列	C89E系列（园区核心交换机）
产品定位	大型园区/数据中心核心三层交换机
产品形态	机架式插箱，19英寸标准机架
机框高度	16U
总槽位数	14个
主控板槽位	2个（1:1热备份）
交换板槽位	4个（动态冗余备份）
业务板槽位	8个
电源模块槽位	6个（支持3+3冗余）
风扇模块数量	4个（分区智能调速）

二、性能参数

参数类别	详细规格
交换容量	512Tbps（双向）【1904/5752Tbps】
包转发率	28800/96000 Mpps 【460800Mpps】
MAC地址表	256K
路由表容量	– IPv4子网路由：256K – IPv4主机路由：128K – IPv6子网路由：128K – IPv6主机路由：64K
ACL表容量	每线卡16K（IPv4和IPv6共享）
ARP表容量	64K

三、物理规格

参数类别	详细规格
外形尺寸	709mm(高) × 442mm(宽) × 504mm(深) （不含走线架及挂耳）
最大重量	102kg（满配）
机柜兼容性	支持标准19英寸机柜 – ZXR10 IC6622（600mm深） – ZXR10 IC6822（800mm深）

四、电源规格

参数类别	详细规格
交流电源	– 额定电压：110V AC/220V AC，50/60Hz – 最大电压范围：90V AC~290V AC – 频率范围：45Hz~66Hz （输入电压为90V AC~175V AC时，电源模块最大输出功率降到满载的45%）
直流电源	– 额定电压：-48V DC/-60V DC – 最大电压范围：-38V DC~-72V DC
高压直流电源	– 额定电压：240V DC/336V DC – 最大电压范围：192V DC~400V DC
电源冗余	3+3冗余备份
电源模块类型	– PHAS3000（交流电源模块） – PHDD2400（直流电源模块）
最大功耗	满配约4800W（具体取决于业务板配置）

五、散热与环境

参数类别	详细规格
散热方式	强制风冷，支持前后风道
风扇模块	C89E-FAN/A型风扇模块 – 尺寸：146.5mm × 444mm × 84.5mm – 重量：1.85kg – 风扇数量：2个/模块
工作温度	– 长期工作：0℃~+45℃ – 短期工作：-5℃~+50℃
工作湿度	5%~95%（无凝结）
工作海拔	≤4000米
存储温度	-40℃~+70℃
存储湿度	5%~95%（无凝结）

六、可靠性指标

参数类别	详细规格
MTBF	≥250,000小时
MTTR	≤30分钟
热插拔支持	主控板、交换板、业务板、电源模块、风扇模块均支持热插拔
冗余设计	– 主控板：1+1冗余 – 交换板：N+M冗余 – 电源：3+3冗余 – 风扇：N+1冗余

七、单板规格

7.1 主控板

单板类型	单板代号	单板名称	尺寸(高×宽×深)	重量	支持型号
主控板	CHET	T型主控板	41.7mm × 431.6mm × 410.6mm	3.5kg	C89E-4/-8/-12

7.2 交换板

单板类型	单板代号	单板名称	尺寸(高×宽×深)	重量	支持型号
交换板	SHTM	M型交换板	41.7mm × 431.6mm × 410.6mm	3.38kg	C89E-4/-8

7.3 业务板列表

单板类型	单板代号	单板名称	端口配置	重量	支持型号
千兆电口板	G24T	24端口千兆电接口板	24×10/100/1000BASE-T	3.06kg	C89E-3/-4/-8/-12
千兆电口板	G48T	48端口千兆电接口板	48×10/100/1000BASE-T	3.36kg	C89E-3/-4/-8/-12
千兆光口板	G24F	24端口千兆光接口板	24×1000BASE-X SFP	3.60kg	C89E-3/-4/-8/-12
千兆光口板	G48F	48端口千兆光接口板	48×1000BASE-X SFP	4.30kg	C89E-3/-4/-8/-12
千兆PoE板	G48P	48端口千兆PoE电接口板	48×10/100/1000BASE-T PoE+	3.36kg	C89E-3/-4/-8/-12
万兆光口板	X08F	8端口万兆光接口板	8×10GBASE-R SFP+	3.24kg	C89E-3/-4/-8/-12
万兆光口板	X16F	16端口万兆光接口板	16×10GBASE-R SFP+	3.42kg	C89E-3/-4/-8/-12
万兆光口板	X24F	24端口万兆光接口板	24×10GBASE-R SFP+	4.12kg	C89E-4/-8/-12
万兆光口板	X24H	24端口万兆光接口板	24×10GBASE-R SFP+	3.6kg	C89E-3/-4/-8/-12
万兆光口板	X48F	48端口万兆光接口板	48×10GBASE-R SFP+	4.95kg	C89E-4/-8/-12
混合接口板	B48C	48端口万兆千兆混合光电接口板	24×GE电口 + 16×GE光口 + 8×10GE光口	3.28kg	C89E-3/-4/-8/-12
40GE接口板	N06Q	6端口40GE光接口板	6×40GBASE-R QSFP+	4.02kg	C89E-4/-8/-12
100GE接口板	U06Q	6端口100GE光接口板	6×100GBASE-R QSFP28	4.00kg	C89E-4/-8/-12
100GE/40GE接口板	L06Q	6端口100GE/40GE光接口板	6×100G/40G QSFP28/QSFP+	4.02kg	C89E-4/-8/-12
混合速率板	W14B	14端口100GE/40GE&10GE/GE混合光接口板	14×混合速率端口	3.3kg	C89E-3/-4/-8/-12

八、接口规范

8.1 电接口规范

端口类型	特性说明
10/100/1000BASE-T	– 遵循IEEE 802.3ab标准 – RJ45接头 – 使用5类及以上非屏蔽双绞线 – 最大传输距离100m – 支持半双工/全双工 – 支持MDI/MDIX自适应

8.2 光接口规范

端口类型	特性说明
1000BASE-SX	– LC接头，多模光纤 – 850nm波长 – 最大传输距离500m – 发射功率：-9.5dBm~4dBm – 接收灵敏度：<-17dBm
1000BASE-LX	– LC接头，单模光纤 – 1310nm波长 – 最大传输距离10km – 发射功率：-9dBm~3dBm – 接收灵敏度：<-20dBm
1000BASE-LH	– LC接头，单模光纤 – 1550nm波长 – 最大传输距离80km – 发射功率：0dBm~3dBm – 接收灵敏度：<-22dBm
10GBASE-SR	– LC接头，多模光纤 – 850nm波长 – 最大传输距离300m – 发射功率：-7.3dBm~1.5dBm – 接收灵敏度：<-11.1dBm
10GBASE-LR	– LC接头，单模光纤 – 1310nm波长 – 最大传输距离10km – 发射功率：-8.2dBm~0.5dBm – 接收灵敏度：<-12.6dBm
10GBASE-ER	– LC接头，单模光纤 – 1550nm波长 – 最大传输距离40km – 发射功率：-4.7dBm~4dBm – 接收灵敏度：<-15.8dBm
10GBASE-ZR	– LC接头，单模光纤 – 1550nm波长 – 最大传输距离80km – 发射功率：0dBm~4dBm – 接收灵敏度：<-24dBm
40GBASE-SR4	– MPO/MTP接头，多模光纤 – 850nm波长 – 最大传输距离100m – 每通道发射功率：-8.4dBm~2.4dBm – 每通道接收灵敏度：≤-10.3dBm
40GBASE-LR4	– LC接头，单模光纤 – 4通道，1271/1291/1311/1331nm – 最大传输距离10km – 每通道发射功率：-6.5dBm~2.5dBm – 每通道接收灵敏度：≤-26dBm
100GBASE-SR4	– MPO/MTP接头，多模光纤 – 850nm波长 – 最大传输距离70-100m – 每通道发射功率：-8.4dBm~2.4dBm – 每通道接收灵敏度：≤-10.3dBm
100GBASE-CWDM4	– LC接头，单模光纤 – 4通道，1271/1291/1311/1331nm – 最大传输距离2km – 每通道发射功率：-6.5dBm~2.5dBm – 每通道接收灵敏度：≤-26dBm
100GBASE-LR4	– LC接头，单模光纤 – 4通道，1295.56/1300.05/1304.58/1309.14nm – 最大传输距离10km – 每通道发射功率：-4.3dBm~4.5dBm – 每通道接收灵敏度：≤-10.6dBm
100GBASE-ER4	– LC接头，单模光纤 – 4通道，1295.56/1300.05/1304.58/1309.14nm – 最大传输距离40km – 每通道发射功率：-2.9dBm~2.9dBm – 每通道接收灵敏度：≤-20.9dBm

九、软件功能特性

9.1 二层功能

功能类别	支持特性
VLAN	– 基于端口/协议/IP子网/MAC的VLAN – PVLAN、Super VLAN – QinQ、灵活QinQ – VLAN翻译
生成树	– STP、RSTP、MSTP – BPDU保护、根保护
链路聚合	– 静态链路聚合 – LACP动态聚合 – 跨板卡聚合
以太网OAM	– 802.3ah EFM – 802.1ag CFM – Y.1731性能监控

9.2 三层功能

功能类别	支持特性
IPv4路由	– 静态路由 – RIP v1/v2 – OSPF v2 – IS-IS – BGP4 – 策略路由
IPv6路由	– IPv6静态路由 – RIPng – OSPFv3 – IS-ISv6 – BGP4+
路由策略	– 路由过滤 – 路由重分发 – 路由聚合

9.3 组播功能

功能类别	支持特性
二层组播	– IGMP v1/v2/v3 Snooping – MLD v1/v2 Snooping – 跨VLAN组播复制
三层组播	– IGMP v1/v2/v3 – PIM-SM/DM/SSM – MSDP – 组播VPN

9.4 MPLS功能

功能类别	支持特性
MPLS基础	– LDP、RSVP-TE – 静态LSP
MPLS VPN	– L3VPN、L2VPN – VPLS、VPWS – H-VPLS

9.5 数据中心特性

功能类别	支持特性
Overlay技术	– VxLAN – BGP-EVPN – VxLAN网关
SDN特性	– NETCONF/YANG – gRPC/Telemetry

9.6 QoS功能

功能类别	支持特性
流分类	– 基于802.1p、DSCP、MPLS EXP
队列调度	– 每端口8个硬件队列 – SP、WFQ、SP+WFQ调度
流量管理	– 流量整形 – 流量监管 – 拥塞避免

9.7 安全功能

功能类别	支持特性
接入安全	– 802.1x认证 – MAC认证 – Portal认证
攻击防护	– CPU防攻击 – IP Source Guard – DAI – uRPF
ACL	– 标准/扩展ACL – 基于时间ACL – IPv6 ACL

9.8 可靠性功能

功能类别	支持特性
设备级保护	– 主控/交换板冗余 – 电源/风扇冗余
链路级保护	– LACP – MC-LAG – ERPS
路由级保护	– VRRP – FRR – GR/NSF
检测机制	– BFD – OAM

9.9 管理维护

功能类别	支持特性
管理接口	– Console口 – 带外管理网口 – USB接口
管理协议	– SNMP v1/v2c/v3 – Telnet/SSH – NETCONF
运维功能	– Zero-Touch Provisioning – sFlow/IPFIX – Telemetry

十、认证与标准

认证类型	符合标准
安全认证	– CE认证 – FCC认证 – CCC认证
环保认证	– RoHS – WEEE – REACH
质量标准	– ISO9001 – ISO14001
行业标准	– IEEE 802.3系列 – RFC相关标准

十一、包装与运输

项目	规格
包装尺寸	约900mm × 700mm × 800mm
包装重量	约150kg（含包装材料）
运输方式	支持陆运、空运、海运
存储条件	-20℃~+60℃，湿度10%~90%

注：本参数表基于中兴通讯官方技术资料整理，具体规格可能因软件版本和配置不同而有所差异，请以实际产品为准。
