ESS-3300-CON-E ESS 3300 mainboard, with cooling plate, Network Essentials software

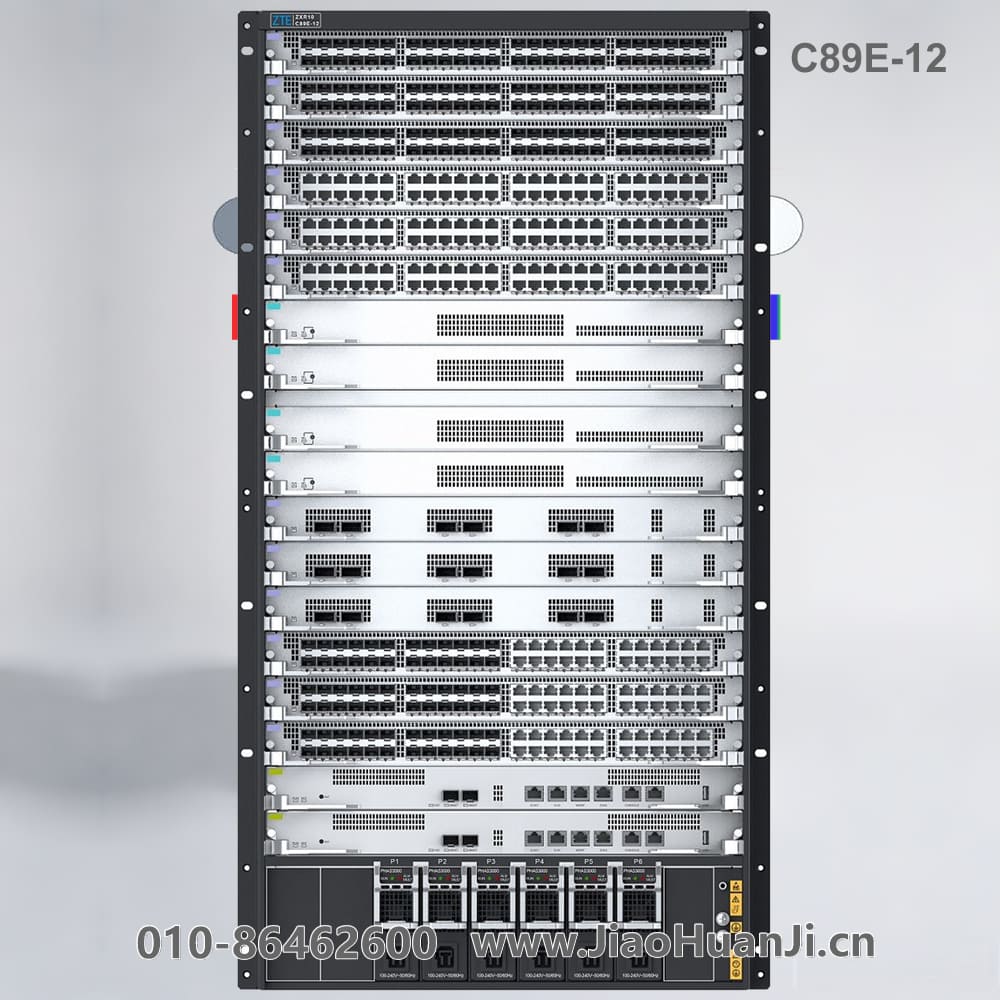

ZTE ZXR10 C89E-12 核心款式交换机

业务槽位12个，控制板槽位2个，冗余设计，1+1冗余，交换板槽位4个，总槽位18个，交换容量2856/8628T，包转发率921600Mpps，20U，504mm深，AC/DC，最大6个电源模块，5个风扇模块，严格前后风道。
ZXR10 C89E 869
  • 设备品牌:中兴(ZTE)
  • 型号SKU:ZXR10 C89E-12
  • 产品系列:ZXR10 C89E
  • 交换容量:2856/8628Tbps
  • 包转发率:921600Mpps
  • 主机框:20U
  • 总槽位数:18
  • 主控槽位:2
  • 交换板位:4
  • 业务槽位:12
  • 冗余电源: 3+3
  • 风扇模块:5
  • 设备尺寸:442×504×886.2 mm
  • 所属分类:园区核心/汇聚交换
  • 采购电话:010-8646 2600
  • 模块选择ZXR10 C89E-12 - 921600Mpps（images 6）
100G 口上行100G/40G端口100G口下行20U2856/8628Tbps921600MppsPOE交换机ZXR10 C89E-12ZXR10 C89E-12交换机ZXR10 C89E-12参数三层交换机中兴(ZTE)中兴C89E-12交换机企业级交换机可堆叠交换机园区交换机支持双电源机架安装交换机核心交换机框式交换机模块化交换机汇聚交换机

所属专题: 中兴(ZTE) > 中兴交换机 > ZXR10 C89E

加入咨询列表
去旗舰店购买
在线客服
13910736192

13910736192

业务经理
010-8626 2600

010-8626 2600

公司总机
010-8646 0322

010-8646 0322

业务部：
186 1111 5727

186 1111 5727

拨打电话
产品介绍
产品参数
资料下载
产品相册

ZXR10 C89E-12 旗舰级园区核心交换机产品介绍

一、产品概述

ZXR10 C89E-12是中兴通讯面向超宽带网络打造的旗舰级高端三层交换机，作为C89E系列中的顶级型号，专为大型园区网络、数据中心核心层及运营商城域网汇聚层设计。该产品采用先进的CLOS无阻塞交换架构和主控交换分离的硬件设计，提供业界领先的交换容量和端口密度，满足构建100G超高带宽网络需求。

二、核心特性

1. 卓越的性能表现

  • 交换容量：高达1024Tbps，支持无阻塞线速转发
  • 包转发率：43200/192000 Mpps，满足高并发业务需求
  • 业务槽位：12个全功能业务槽位，提供灵活的扩展能力

2. 先进的硬件架构

  • 机框设计：20U标准机架高度，19英寸宽
  • 尺寸规格：886.2mm(高)×442mm(宽)×504mm(深)
  • 槽位配置：
    • 2个主控板槽位（1:1热备份）
    • 4个交换板槽位（动态冗余备份）
    • 12个业务板槽位
    • 6个电源模块槽位（3+3冗余备份）
    • 5个风扇模块（分区智能调速）

3. 丰富的接口支持

  • 千兆接口：支持24/48端口GE电口/光口
  • 万兆接口：支持8/16/24/48端口10GE光口
  • 高速接口：支持6端口40GE/100GE光口
  • 混合接口：支持48端口万兆千兆混合光电接口板
  • PoE支持：支持48端口千兆PoE电接口板

三、技术优势

1. 创新的交换架构

  • CLOS无阻塞架构：采用自研CLOS架构交换芯片，确保负载均衡
  • 信元交换技术：提供真正的无阻塞交换能力
  • 全分布式设计：控制平面与转发平面完全分离

2. 电信级可靠性

  • 硬件冗余：主控板、交换板、电源、风扇全冗余设计
  • 热插拔支持：所有关键部件支持在线热插拔
  • 快速倒换：支持50ms级链路保护倒换
  • MTBF指标：>250,000小时，MTTR<30分钟

3. 智能化运维

  • ZENIC ONE统一网管：支持云化部署和智能化运维
  • 零配置部署(ZTP)：支持设备即插即用
  • 智能风扇控制：支持分区调速和温度自适应
  • 远程监控：支持电源遥信/遥控功能

四、软件功能特性

1. 全面的协议支持

  • 二层功能：VLAN、QinQ、STP/RSTP/MSTP、链路聚合等
  • 三层路由：静态路由、RIP、OSPF、IS-IS、BGP等
  • MPLS/MPLS VPN：支持L2/L3 VPN、VPLS、VPWS等
  • IPv6功能：完整支持IPv6协议栈和过渡技术

2. 高级业务特性

  • 组播支持：PIM-SM/DM/SSM、IGMP/MLD Snooping
  • QoS能力：8队列调度、流量整形、优先级标记等
  • 安全特性：ACL、802.1x、Portal认证、防攻击等
  • 虚拟化：支持VxLAN、EVPN等Overlay技术

3. SDN就绪

  • 开放架构：支持NETCONF/YANG等标准接口
  • 业务随行：支持基于用户组的策略自动下发
  • 自动化运维：支持Telemetry、gRPC等遥测技术

五、典型应用场景

1. 大型园区网络核心

  • 为政府、金融、教育、医疗等大型园区提供核心交换
  • 支持有线无线一体化管理，内置AC功能
  • 满足多业务隔离和差异化服务需求

2. 数据中心网络

  • 作为数据中心Spine层设备
  • 支持大规模服务器接入和东西向流量
  • 提供高密度100G/40G上行连接

3. 城域以太网汇聚

  • 在运营商城域网中作为业务汇聚点
  • 支持多业务承载和差异化服务
  • 满足电信级可靠性和运维要求

4. 行业专网核心

  • 电力、交通、能源等行业专网核心设备
  • 支持严格的网络安全和可靠性要求
  • 满足行业特定的业务承载需求

六、技术规格

1. 物理规格

  • 设备高度：20U
  • 设备重量：最大133kg（满配）
  • 电源输入：
    • 交流：90V-290V AC，45-66Hz
    • 直流：-38V至-72V DC
    • 高压直流：192V-400V DC
  • 工作环境：
    • 温度：0℃至+45℃（长期），-5℃至+50℃（短期）
    • 湿度：5%至95%（无凝结）
    • 海拔：≤4000米

2. 性能规格

  • MAC地址表：256K
  • 路由表容量：
    • IPv4子网路由：256K
    • IPv4主机路由：128K
    • IPv6子网路由：128K
    • IPv6主机路由：64K
  • ACL表容量：每线卡16K（IPv4/IPv6共享）

3. 可靠性指标

  • 电源冗余：3+3冗余备份
  • 散热方式：强制风冷，前后风道
  • 设备可靠性：MTBF≥250,000小时
  • 维护性：MTTR≤30分钟

七、绿色节能特性

1. 高效电源设计

  • 采用高效率电源模块，转换效率>94%
  • 支持240V/380V高压直流，提升整体供电效率

2. 智能功耗管理

  • 支持端口休眠，无流量时自动降低功耗
  • 动态功率调整，根据负载自动优化能耗

3. 环保设计

  • 符合RoHS、WEEE等环保标准
  • 采用可再生环保包装材料
  • 支持设备能效监控和管理

八、服务与支持

1. 专业技术支持

  • 7×24小时技术支持服务
  • 远程故障诊断和快速响应
  • 定期软件升级和功能增强

2. 培训服务

  • 产品安装配置培训
  • 高级功能应用培训
  • 网络规划与优化培训

3. 维保服务

  • 标准保修服务
  • 增强维保服务包
  • 备件先行服务

九、总结

ZXR10 C89E-12作为中兴通讯园区交换机系列的旗舰产品，集高性能、高可靠、智能化于一体，能够满足最苛刻的网络核心层需求。其强大的交换能力、丰富的业务特性、电信级的可靠性设计，以及面向未来的SDN就绪架构，使其成为构建新一代园区网络、数据中心和城域网络的理想选择。

无论是大型企业园区、运营商网络，还是行业专网，C89E-12都能提供卓越的网络性能和可靠的服务保障，帮助客户构建面向未来的智能网络基础设施。

注：本产品介绍基于中兴通讯官方技术资料整理，具体规格和功能以实际产品为准。

交换机商城商务值班经理

ZXR10 C89E-12 - 三层交换机（images 11）
微信扫一扫，价格早知道

留着备用吧

ZXR10 C89E-12 旗舰级园区核心交换机完整参数表

一、系统规格

参数类别详细规格
产品型号ZXR10 C89E-12
产品系列C89E系列（园区核心交换机）
产品定位旗舰级园区/数据中心核心三层交换机
产品形态机架式插箱，19英寸标准机架
机框高度20U
总槽位数18个
主控板槽位2个（1:1热备份）
交换板槽位4个（动态冗余备份）
业务板槽位12个
电源模块槽位6个（支持3+3冗余）
风扇模块数量5个（分区智能调速）

二、性能参数

参数类别详细规格
交换容量1024Tbps（双向）
包转发率43200/192000 Mpps
MAC地址表256K
路由表容量– IPv4子网路由：256K
– IPv4主机路由：128K
– IPv6子网路由：128K
– IPv6主机路由：64K
ACL表容量每线卡16K（IPv4和IPv6共享）
ARP表容量64K

三、物理规格

参数类别详细规格
外形尺寸886.2mm(高) × 442mm(宽) × 504mm(深)
（不含走线架及挂耳）
最大重量133kg（满配）
机柜兼容性支持标准19英寸机柜
– ZXR10 IC6622（600mm深）
– ZXR10 IC6822（800mm深）

四、电源规格

参数类别详细规格
交流电源– 额定电压：110V AC/220V AC，50/60Hz
– 最大电压范围：90V AC~290V AC
– 频率范围：45Hz~66Hz
（输入电压为90V AC~175V AC时，电源模块最大输出功率降到满载的45%）
直流电源– 额定电压：-48V DC/-60V DC
– 最大电压范围：-38V DC~-72V DC
高压直流电源– 额定电压：240V DC/336V DC
– 最大电压范围：192V DC~400V DC
电源冗余3+3冗余备份
电源模块类型– PHAS3000（交流电源模块）
– PHDD2400（直流电源模块）
最大功耗满配约6000W（具体取决于业务板配置）

五、散热与环境

参数类别详细规格
散热方式强制风冷，支持前后风道
风扇模块C89E-FAN/A型风扇模块
– 尺寸：146.5mm × 444mm × 84.5mm
– 重量：1.85kg
– 风扇数量：2个/模块
工作温度– 长期工作：0℃~+45℃
– 短期工作：-5℃~+50℃
工作湿度5%~95%（无凝结）
工作海拔≤4000米
存储温度-40℃~+70℃
存储湿度5%~95%（无凝结）

六、可靠性指标

参数类别详细规格
MTBF≥250,000小时
MTTR≤30分钟
热插拔支持主控板、交换板、业务板、电源模块、风扇模块均支持热插拔
冗余设计– 主控板：1+1冗余
– 交换板：N+M冗余
– 电源：3+3冗余
– 风扇：N+1冗余

七、单板规格

7.1 主控板

单板类型单板代号单板名称尺寸(高×宽×深)重量支持型号
主控板CHETT型主控板41.7mm × 431.6mm × 410.6mm3.5kgC89E-4/-8/-12

7.2 交换板

单板类型单板代号单板名称尺寸(高×宽×深)重量支持型号
交换板SHTNN型交换板41.7mm × 431.6mm × 410.6mm3.61kgC89E-12

7.3 业务板列表

单板类型单板代号单板名称端口配置重量支持型号
千兆电口板G24T24端口千兆电接口板24×10/100/1000BASE-T3.06kgC89E-3/-4/-8/-12
千兆电口板G48T48端口千兆电接口板48×10/100/1000BASE-T3.36kgC89E-3/-4/-8/-12
千兆光口板G24F24端口千兆光接口板24×1000BASE-X SFP3.60kgC89E-3/-4/-8/-12
千兆光口板G48F48端口千兆光接口板48×1000BASE-X SFP4.30kgC89E-3/-4/-8/-12
千兆PoE板G48P48端口千兆PoE电接口板48×10/100/1000BASE-T PoE+3.36kgC89E-3/-4/-8/-12
万兆光口板X08F8端口万兆光接口板8×10GBASE-R SFP+3.24kgC89E-3/-4/-8/-12
万兆光口板X16F16端口万兆光接口板16×10GBASE-R SFP+3.42kgC89E-3/-4/-8/-12
万兆光口板X24F24端口万兆光接口板24×10GBASE-R SFP+4.12kgC89E-4/-8/-12
万兆光口板X24H24端口万兆光接口板24×10GBASE-R SFP+3.6kgC89E-3/-4/-8/-12
万兆光口板X48F48端口万兆光接口板48×10GBASE-R SFP+4.95kgC89E-4/-8/-12
混合接口板B48C48端口万兆千兆混合光电接口板24×GE电口 + 16×GE光口 + 8×10GE光口3.28kgC89E-3/-4/-8/-12
40GE接口板N06Q6端口40GE光接口板6×40GBASE-R QSFP+4.02kgC89E-4/-8/-12
100GE接口板U06Q6端口100GE光接口板6×100GBASE-R QSFP284.00kgC89E-4/-8/-12
100GE/40GE接口板L06Q6端口100GE/40GE光接口板6×100G/40G QSFP28/QSFP+4.02kgC89E-4/-8/-12
混合速率板W14B14端口100GE/40GE&10GE/GE混合光接口板14×混合速率端口3.3kgC89E-3/-4/-8/-12

八、接口规范

8.1 电接口规范

端口类型特性说明
10/100/1000BASE-T– 遵循IEEE 802.3ab标准
– RJ45接头
– 使用5类及以上非屏蔽双绞线
– 最大传输距离100m
– 支持半双工/全双工
– 支持MDI/MDIX自适应

8.2 光接口规范

端口类型特性说明
1000BASE-SX– LC接头，多模光纤
– 850nm波长
– 最大传输距离500m
– 发射功率：-9.5dBm~4dBm
– 接收灵敏度：<-17dBm
1000BASE-LX– LC接头，单模光纤
– 1310nm波长
– 最大传输距离10km
– 发射功率：-9dBm~3dBm
– 接收灵敏度：<-20dBm
1000BASE-LH– LC接头，单模光纤
– 1550nm波长
– 最大传输距离80km
– 发射功率：0dBm~3dBm
– 接收灵敏度：<-22dBm
10GBASE-SR– LC接头，多模光纤
– 850nm波长
– 最大传输距离300m
– 发射功率：-7.3dBm~1.5dBm
– 接收灵敏度：<-11.1dBm
10GBASE-LR– LC接头，单模光纤
– 1310nm波长
– 最大传输距离10km
– 发射功率：-8.2dBm~0.5dBm
– 接收灵敏度：<-12.6dBm
10GBASE-ER– LC接头，单模光纤
– 1550nm波长
– 最大传输距离40km
– 发射功率：-4.7dBm~4dBm
– 接收灵敏度：<-15.8dBm
10GBASE-ZR– LC接头，单模光纤
– 1550nm波长
– 最大传输距离80km
– 发射功率：0dBm~4dBm
– 接收灵敏度：<-24dBm
40GBASE-SR4– MPO/MTP接头，多模光纤
– 850nm波长
– 最大传输距离100m
– 每通道发射功率：-8.4dBm~2.4dBm
– 每通道接收灵敏度：≤-10.3dBm
40GBASE-LR4– LC接头，单模光纤
– 4通道，1271/1291/1311/1331nm
– 最大传输距离10km
– 每通道发射功率：-6.5dBm~2.5dBm
– 每通道接收灵敏度：≤-26dBm
100GBASE-SR4– MPO/MTP接头，多模光纤
– 850nm波长
– 最大传输距离70-100m
– 每通道发射功率：-8.4dBm~2.4dBm
– 每通道接收灵敏度：≤-10.3dBm
100GBASE-CWDM4– LC接头，单模光纤
– 4通道，1271/1291/1311/1331nm
– 最大传输距离2km
– 每通道发射功率：-6.5dBm~2.5dBm
– 每通道接收灵敏度：≤-26dBm
100GBASE-LR4– LC接头，单模光纤
– 4通道，1295.56/1300.05/1304.58/1309.14nm
– 最大传输距离10km
– 每通道发射功率：-4.3dBm~4.5dBm
– 每通道接收灵敏度：≤-10.6dBm
100GBASE-ER4– LC接头，单模光纤
– 4通道，1295.56/1300.05/1304.58/1309.14nm
– 最大传输距离40km
– 每通道发射功率：-2.9dBm~2.9dBm
– 每通道接收灵敏度：≤-20.9dBm

九、软件功能特性

9.1 二层功能

功能类别支持特性
VLAN– 基于端口/协议/IP子网/MAC的VLAN
– PVLAN、Super VLAN
– QinQ、灵活QinQ
– VLAN翻译
生成树– STP、RSTP、MSTP
– BPDU保护、根保护
链路聚合– 静态链路聚合
– LACP动态聚合
– 跨板卡聚合
以太网OAM– 802.3ah EFM
– 802.1ag CFM
– Y.1731性能监控

9.2 三层功能

功能类别支持特性
IPv4路由– 静态路由
– RIP v1/v2
– OSPF v2
– IS-IS
– BGP4
– 策略路由
IPv6路由– IPv6静态路由
– RIPng
– OSPFv3
– IS-ISv6
– BGP4+
路由策略– 路由过滤
– 路由重分发
– 路由聚合

9.3 组播功能

功能类别支持特性
二层组播– IGMP v1/v2/v3 Snooping
– MLD v1/v2 Snooping
– 跨VLAN组播复制
三层组播– IGMP v1/v2/v3
– PIM-SM/DM/SSM
– MSDP
– 组播VPN

9.4 MPLS功能

功能类别支持特性
MPLS基础– LDP、RSVP-TE
– 静态LSP
MPLS VPN– L3VPN、L2VPN
– VPLS、VPWS
– H-VPLS

9.5 数据中心特性

功能类别支持特性
Overlay技术– VxLAN
– BGP-EVPN
– VxLAN网关
SDN特性– NETCONF/YANG
– gRPC/Telemetry

9.6 QoS功能

功能类别支持特性
流分类– 基于802.1p、DSCP、MPLS EXP
队列调度– 每端口8个硬件队列
– SP、WFQ、SP+WFQ调度
流量管理– 流量整形
– 流量监管
– 拥塞避免

9.7 安全功能

功能类别支持特性
接入安全– 802.1x认证
– MAC认证
– Portal认证
攻击防护– CPU防攻击
– IP Source Guard
– DAI
– uRPF
ACL– 标准/扩展ACL
– 基于时间ACL
– IPv6 ACL

9.8 可靠性功能

功能类别支持特性
设备级保护– 主控/交换板冗余
– 电源/风扇冗余
链路级保护– LACP
– MC-LAG
– ERPS
路由级保护– VRRP
– FRR
– GR/NSF
检测机制– BFD
– OAM

9.9 管理维护

功能类别支持特性
管理接口– Console口
– 带外管理网口
– USB接口
管理协议– SNMP v1/v2c/v3
– Telnet/SSH
– NETCONF
运维功能– Zero-Touch Provisioning
– sFlow/IPFIX
– Telemetry

十、认证与标准

认证类型符合标准
安全认证– CE认证
– FCC认证
– CCC认证
环保认证– RoHS
– WEEE
– REACH
质量标准– ISO9001
– ISO14001
行业标准– IEEE 802.3系列
– RFC相关标准

十一、包装与运输

项目规格
包装尺寸约1100mm × 800mm × 1000mm
包装重量约180kg（含包装材料）
运输方式支持陆运、空运、海运
存储条件-20℃~+60℃，湿度10%~90%

注： 本参数表基于中兴通讯官方技术资料整理，具体规格可能因软件版本和配置不同而有所差异，请以实际产品为准。

下载的支持 (软件下载定制，参数文案定制，产品选型培训定制，设备调试培训定制，设备运维服务定制)

IOS软件,3C证书,检测报告,操作手册,安装手册,命令手册,产品教程,配置教程，一对一指导

加入交换机小圈，获得更详细的资料，更专业的支持，更全面的支持教程。(https://q.jhj.cn/thread/3)

如果没有找到满意的资料，可以在交小圈发布请求贴，让更多网友来帮你想办法，或者找找以前有没有类似资源 (https://q.jhj.cn)
