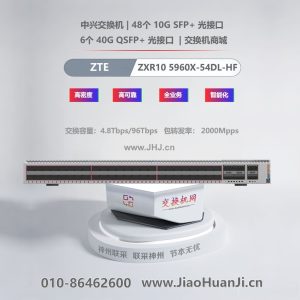

ZXR10 5960X-54DL-HF 中兴交换机

中兴通讯 ZXR10 5960X-54DL-HF 数据中心交换机 产品介绍文档

1. 产品概述

ZXR10 5960X-54DL-HF是中兴通讯面向数据中心和高速园区网络推出的高性能盒式接入交换机，属于5960X系列的高性能（HF）版本。该型号专为高密度10G服务器接入和40G上行互联场景设计，是构建现代数据中心TOR（机柜顶部）接入层、园区网汇聚以及企业高性能网络边缘的理想选择。

作为一款“HF”系列产品，它具备大缓存特性，能够有效应对数据中心东西向流量和突发业务，确保大规模、高并发数据传输的稳定与高效。其紧凑的1U设计提供了高密度10G端口，是追求高带宽、高性价比与稳定接入用户的优选解决方案。

2. 核心特性与优势

• 高密度10G接入与40G上行
  • 密集10G接入：提供 48个10G SFP+ 光接口，满足主流服务器10G网卡的高速接入需求，为虚拟化、云计算和大数据应用提供充足的带宽。
  • 高速40G上行：配备 6个40G QSFP+ 光接口，提供充裕的上行带宽，可灵活连接Spine核心交换机或作为堆叠互联，构建无阻塞的Clos网络架构。
  • 智能速率适配：10G端口可降速至1G模式，兼容现有网络设备，保护投资，平滑升级。
• 强大性能与智能缓存
  • 卓越转发能力：提供 1440 Gbps 的交换容量与高包转发率，保障所有端口全线速、无阻塞转发，满足数据中心高强度数据交换需求。
  • HF系列大缓存：具备显著增强的数据包缓存能力，能够从容吸收服务器间（东西向）的突发流量和微突发（Micro-burst），避免因瞬时拥塞导致的丢包和性能抖动，保障关键业务的连续性。
• 云就绪与自动化网络
  • 全面云网融合：原生支持VXLAN 和 EVPN，作为VXLAN网关或接入设备，支持大规模、多租户的虚拟化网络，实现业务灵活部署与跨数据中心大二层互联。
  • 自动化与可视化：支持NETCONF/YANG、Telemetry等标准协议，可与SDN控制器无缝集成，实现网络自动化部署、配置批量下发、实时流量监控与智能运维，降低OPEX。
• 电信级高可靠设计
  • 全冗余架构：支持模块化双电源1+1冗余（交直流混插）、可热插拔风扇模块，所有关键部件支持热插拔，消除单点故障。
  • 业务永续：支持MC-LAG（跨设备链路聚合），实现服务器双归接入，提供设备级冗余，支持单设备升级而不中断业务。
  • 快速故障检测：支持硬件级高性能BFD，实现毫秒级链路故障检测与保护倒换。
• 绿色节能与高效散热
  • 高效散热系统：采用前后直通风道和模块化智能调速风扇，根据温度动态调整转速，在保证散热效果的同时降低噪音与能耗。
  • 紧凑节能设计：1U高度，高端口密度，最大化机柜空间利用率，支持能效管理功能。

3. 详细规格参数

类别	参数项	规格说明
产品型号		ZXR10 5960X-54DL-HF
物理接口	固定业务端口	48个 10G SFP+ 光接口 6个 40G QSFP+ 光接口
	端口速率适配	• 10G端口：可降速为1G SFP模式
	管理接口	1个 RJ45 Console口 1个 10/100/1000BASE-T 带外管理网口 1个 USB Type-A接口
性能指标	交换容量	1440 Gbps
	包转发率	支持全线速转发（具体数值参考官方文档）
	关键特性	• 大缓存设计 (HF系列特性) • 支持VXLAN/EVPN • 支持SDN (NETCONF/YANG) • 支持MC-LAG
物理特性	尺寸 (宽×深×高)	442mm × 420mm × 43.6mm (1U标准机架)
	重量	≤ 9 kg
电源系统	电源模块	可热插拔冗余电源模块 × 2 (支持1+1备份，交直流混插)
	输入电压	• 交流 (AC): 100V~127V / 200V~240V, 50Hz~60Hz • 直流 (DC): -40V ~ -72V • 高压直流 (HVDC): 240V / 336V
	整机功耗	• 典型功耗：225W • 最大功耗：325W
散热系统	散热方式	可热插拔风扇模块，前后直通风道，智能调速
可靠性	MTBF	> 300,000 小时
	MTTR	< 30 分钟
环境要求	工作温度	0°C ~ 45°C
	工作湿度	10% ~ 90% RH (非凝结)

4. 典型应用场景

• 数据中心TOR接入层：部署在服务器机柜顶部，通过10G链路连接服务器，通过40G链路上联至Spine核心，构建标准的Spine-Leaf架构。
• 高性能园区网汇聚：作为大型企业、高校或科技园区网络的汇聚节点，连接各接入交换机，提供高速内部互联和出口带宽。
• 云计算资源池接入：在私有云或公有云环境中，作为计算/存储资源池的接入交换机，支撑虚拟化、容器等云业务。
• 企业核心网络：连接企业服务器和存储设备，提供高速内部数据交换。

5. 总结

中兴通讯ZXR10 5960X-54DL-HF是一款定位精准、性能均衡的高密度10G数据中心接入交换机。它以 “48口高密度10G接入”、“6口40G高速上行”、“HF大缓存保障”以及“全面的云化与自动化能力” 为核心竞争力。对于正在建设或升级数据中心、追求服务器高带宽接入与网络稳定性的客户而言，它是构建高效、智能、可靠接入层的理想选择，能够为业务创新与发展提供坚实的网络基础。
