ZXR10 5950-60PM-E 中兴交换机

官方描述：

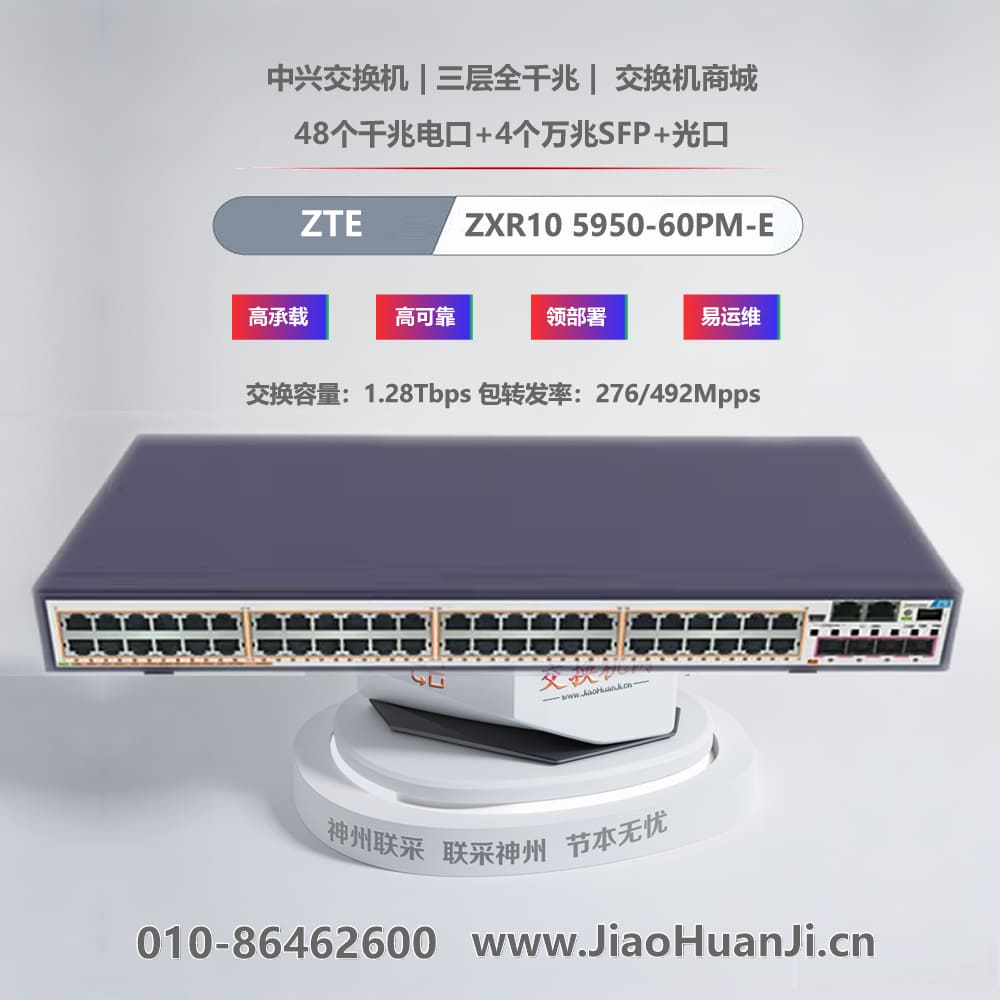

ZXR10 5950-60PM-E

48*GE RJ45(PoE,PoE+)+4*10GE SFP+，1扩展槽可扩展2*40GE QSFP+、2*40GE-miniSAS、 8*10GE SFP+、8*GE SFP，交换容量2.56/25.6Tbps ，包转发率822 Mpps， 1U，模块化双电源，内置风扇，侧进后出风。

根据您提供的文档内容，以下是中兴通讯 ZXR10 5950-60PM-E 全千兆路由交换机的产品介绍与核心参数汇总。

ZXR10 5950-60PM-E 全千兆智能路由交换机产品介绍

ZXR10 5950-60PM-E 全千兆智能路由交换机产品介绍

产品概述

ZXR10 5950-60PM-E 是中兴通讯面向政企市场推出的增强型三层全千兆智能路由盒式交换机，作为 5900E 系列 MPLS 全业务易维路由交换机的核心款型，在经典 5950-60PM 基础上完成硬件优化与功能增强，兼具高密度 PoE 供电、高带宽扩展能力、全方位安全防护与极简运维特性。

设备配备 48GE PoE + 电口 + 410GE SFP + 光口的高规格固定接口，搭配 1 个灵活扩展槽，支持 40GE/10GE/GE 多速率上行扩展，交换容量达 758Gbps/7.58Tbps，包转发率 276/465Mpps，最大支持 160G VSC 虚拟交换集群带宽。同时融合智能 PoE 供电、50ms 级环网保护、国产化适配及增强型散热设计，可广泛应用于企业园区网汇聚 / 接入、政务办公网、教育校园网、商超连锁及中小数据中心千兆接入等场景，为各行业政企用户提供高可靠、高扩展、易维护、绿色节能的全千兆网络解决方案。

核心硬件规格

端口与扩展能力

1. 固定接口：48GE PoE + 以太网电口（符合 802.3af/at 标准，单端口最大 30W，总输出 960W）+410GE SFP + 万兆光口
2. 扩展槽位：1 个通用扩展卡，支持 240GE QSFP+、810GE SFP+、8GE SFP、240GE 堆叠口多规格扩展
3. 管理接口：1 个 GE RJ45 带外管理网口 + 1 个 mini USB console 配置口
4. 集群能力：支持 VSC 虚拟交换集群技术，最大 160G 堆叠带宽，实现多设备统一管理与跨设备链路捆绑

性能参数

1. 交换容量：758Gbps / 7.58Tbps
2. 包转发率：276Mpps / 465Mpps
3. MAC 地址表：支持海量 MAC 地址自动学习与老化，支持端口 MAC 绑定及学习数量限制
4. VLAN 支持：4K VLAN，满足大规模政企网络业务隔离需求

物理与供电特性

1. 机身规格：1U 机架式（43.6mm442mm440mm），重量＜8.1kg，适配标准机柜部署
2. 电源配置：内置模块化可插拔双电源，支持 AC（100V\240V）/DC（-38V\-57V）/ 高压直流（130VDC~380VDC）交直流混插，1+1 冗余设计，保障供电不间断
3. 功耗控制：系统最大功耗＜1050W，最小功耗 49W，支持 PoE 分时供电与智能调速风扇，绿色节能
4. 散热设计：增强型强制风冷，侧进后出冷热风道隔离，散热效率提升 30%，适配高负载机房环境
5. 环境适应性：工作温度 – 5℃\+50℃，湿度 5%\95%，工作海拔＜5000 米，满足多地域部署需求
6. 设备可靠性：MTBF＞400000 小时，MTTR＜30 分钟，6KV 防雷设计，端口过载 / 短路 / 抗浪涌保护

核心产品亮点

01 多业务融合，适配复杂政企场景

全面支持二层交换与三层路由技术，实现全业务统一承载，满足政企用户多样化网络需求：

• 二层技术：支持 PVLAN、协议 VLAN、QinQ、VLAN 翻译、灵活 QinQ，精准实现业务识别与隔离；
• 三层路由：支持静态路由、RIPv1/v2、OSPFv2/v3、IS-IS、BGP4/BGP4 + 及 ECMP 等价路由，适配大型网络跨网段转发；
• 组播能力：支持 L2/L3 可控组播，兼容 IGMPv1/v2/v3、PIM-SM/DM/SSM 协议，节约带宽资源，完美适配多媒体会议、视频监控、远程教学等组播应用；
• 增值特性：支持 MPLS VPN 与 MCE 功能，无需启用 MPLS 即可配置多 VPN 实例，减少 CE 设备投入，实现不同 VPN 用户物理隔离、逻辑互通。

02 智能 PoE 供电，适配泛在终端接入

专为安防监控、无线 AP、IP 电话等 PoE 终端设计，提供安全、灵活、节能的供电解决方案：

• 标准兼容：符合 802.3af/at PoE + 标准，单端口最大输出 30W，总供电功率 960W，满足高功率终端需求；
• 兼容扩展：支持非标准 PD 设备扩展检测与强制供电，适配老旧终端接入；
• 安全防护：内置过载、短路、断路检测及抗浪涌保护，供电时实时检测受电设备状态，保障终端安全；
• 节能设计：支持 PoE 分时供电，非工作时段自动关闭端口供电，降低整体能耗。

03 全方位安全防护，保障网络边界安全

搭载多重硬件级与协议级安全机制，从接入到转发全链路防护，抵御各类网络攻击：

• 设备防护：支持 CPU 过载保护、防 DDoS 攻击，保障设备在攻击场景下持续工作，业务不中断；
• 接入控制：支持 802.1x、MAC、Portal、Radius 多模式认证，MAC 地址绑定 / 过滤，防止非法用户接入；
• 报文过滤：强大的硬件 ACL 功能，支持二层 / 扩展 / 混合 / 自定义 ACL，基于时间段、端口 / 流的双向过滤，精准控制网络流量；
• 协议防护：支持 URPF 单播逆向路由检查、ARP 攻击防护、BPDU 攻击保护、生成树根保护，防止假冒源地址与网络环路；
• 流量抑制：支持广播、组播、未知单播报文抑制，避免广播风暴占用网络带宽。

04 50ms 级高可靠，实现业务零中断

采用中兴通讯新一代可靠性技术，从链路、设备到集群全维度保障网络稳定，满足政企关键业务需求：

• 环网保护：支持 ZESR/ZESR+、ERPS G.8032 以太环网协议，实现 50ms 级环路故障倒换，同时支持 STP/RSTP/MSTP，适配多种网络拓扑；
• 端口检测：支持端口环回检测，无需开启 STP 即可发现网络环路，避免带宽浪费；
• 独立检测引擎：基于双核 CPU 的 IDE 独立检测引擎，实现协议计算与数据转发隔离，加速 BFD/CCM 检测速度，提升转发平面可靠性；
• 设备冗余：双电源 1+1 冗余、VSC 集群 N+1 备份，避免单设备故障导致的业务中断，集群内支持跨设备链路捆绑与负载均衡。

05 零部署易维护，降低运维人力成本

融合中兴独创易维理念，从设备部署、故障排查到日常管理全流程简化，大幅降低网络管理员工作负荷：

• 零配置部署：支持 EasyManager 零部署工具，可批量完成设备版本升级与配置更新，即插即用，适配大规模设备部署；
• 快速排错：创新性 M-button 功能，通过端口指示灯直接读取端口、内存、CPU 等设备关键状态，故障排查时间缩短 80%；
• 多元管理：支持 CLI、Telnet、SSH 本地 / 远程管理，兼容 SNMPv1/v2/v3、NetNumen U31 网管系统、ZGMP 集群管理，满足不同管理习惯；
• 智能监控：支持 NTP 时钟同步、SYSLOG 日志、RMON/SFLOW 流量监控，实时掌握网络运行状态，实现故障提前预警。

关键业务特性

参数类别	具体参数详情
产品型号	ZXR10 5950-60PM-E
产品类型	增强型三层全千兆智能路由盒式交换机（5900E系列MPLS全业务易维路由交换机核心款型）
固定接口	48个GE PoE+以太网电口（符合802.3af/at标准，单端口最大30W，总输出960W）+4个10GE SFP+万兆光口
扩展槽位	1个通用扩展卡，支持2*40GE QSFP+、8*10GE SFP+、8*GE SFP、2*40GE堆叠口多规格扩展
管理接口	1个GE RJ45带外管理网口 + 1个mini USB console配置口
集群能力	支持VSC虚拟交换集群技术，最大160G堆叠带宽，实现多设备统一管理与跨设备链路捆绑
交换容量	758Gbps / 7.58Tbps
包转发率	276Mpps / 465Mpps
MAC地址表	支持海量MAC地址自动学习与老化，支持端口MAC绑定及学习数量限制
VLAN支持	4K VLAN，满足大规模政企网络业务隔离需求；支持PVLAN、协议VLAN、QinQ、VLAN翻译、灵活QinQ
机身规格	1U机架式（43.6mm×442mm×440mm），重量＜8.1kg，适配标准机柜部署
电源配置	内置模块化可插拔双电源，支持AC（100V~240V）/DC（-38V~-57V）/高压直流（130VDC~380VDC）交直流混插，1+1冗余设计
功耗控制	系统最大功耗＜1050W，最小功耗49W，支持PoE分时供电与智能调速风扇
散热设计	增强型强制风冷，侧进后出冷热风道隔离，散热效率提升30%，适配高负载机房环境
环境适应性	工作温度-5℃~+50℃，湿度5%~95%，工作海拔＜5000米
设备可靠性	MTBF＞400000小时，MTTR＜30分钟，6KV防雷设计，端口过载/短路/抗浪涌保护
PoE特性	符合802.3af/at PoE+标准，支持非标准PD设备扩展检测与强制供电，内置过载、短路、断路检测及抗浪涌保护
路由能力	支持静态路由、RIPv1/v2、OSPFv2/v3、IS-IS、BGP4/BGP4+及ECMP等价路由；支持MPLS VPN与MCE功能
组播能力	支持L2/L3可控组播，兼容IGMPv1/v2/v3、PIM-SM/DM/SSM协议
安全特性	支持CPU过载保护、防DDoS攻击；802.1x、MAC、Portal、Radius多模式认证；硬件ACL双向过滤；URPF单播逆向路由检查、ARP攻击防护等；广播、组播、未知单播报文抑制
可靠性协议	支持ZESR/ZESR+、ERPS G.8032以太环网协议（50ms级故障倒换）、STP/RSTP/MSTP；LACP、MC-LAG、以太网OAM、BFD快速检测；电源/风扇模块化热插拔
管理维护	支持EasyManager零部署、M-button快速排错；CLI、Telnet、SSH本地/远程管理；SNMPv1/v2/v3、NetNumen U31网管系统、ZGMP集群管理；NTP时钟同步、SYSLOG日志、RMON/SFLOW流量监控；Radius/Tacacs+远程认证授权、U盘本地升级、在线热补丁
IPv6特性	全面支持IPv6协议，包括ND、IPv6 Ping/Telnet、手工隧道/6to4隧道/ISATAP隧道；IPv6 ACL、MLD Snooping、DHCPv6 snooping
特殊特性	国产化适配（增强型E版，搭载国产化核心元器件）；支持VXLAN、TRILL等数据中心特性，兼容服务器虚拟化需求

典型应用场景

场景一：企业园区网汇聚层

作为园区网汇聚交换机，下联接入层交换机实现千兆接入，上联核心层 40GE 万兆上行，通过 VSC 集群技术将多台设备虚拟为一个逻辑设备，简化网络拓扑；智能 PoE 供电为园区无线 AP、IP 电话提供统一供电，环网保护技术保障园区网络全域无单点故障。

场景二：教育 / 政务校园网接入层

直接下联教室 / 办公室 PC、监控摄像头、无线 AP 等终端，48 口高密度 PoE + 满足多终端同时供电需求；多业务融合特性实现教学业务、办公业务、监控业务的隔离与承载，可控组播保障多媒体教学视频流畅传输，零部署特性适配学校 / 政务单位快速组网需求。

场景三：中小数据中心千兆接入

作为 IDC 千兆接入交换机，为服务器提供高密度千兆接入，10GE/40GE 上行连接数据中心汇聚层；支持 VXLAN、TRILL 等数据中心特性，兼容服务器虚拟化需求，硬件 ACL 与安全防护机制保障数据中心服务器接入安全，高可靠设计满足数据中心 7*24 小时不间断运行。

场景四：商超 / 连锁门店网络

适配商超连锁多网点部署需求，1U 紧凑型设计节省机房空间，双电源冗余保障门店网络不间断；PoE 供电为门店监控、无线扫码枪、IP 电话供电，简化门店布线；远程集中管理特性实现总部对各门店网络的统一管控，降低连锁企业运维成本。

产品核心价值

1. 高性价比：高密度端口 + PoE 供电 + 多速率扩展一体化设计，一台设备满足接入、供电、上行全需求，减少设备投入；
2. 高扩展性：1 个扩展槽支持 40GE/10GE/GE 多规格扩展，按需扩容，保护用户投资；
3. 高安全性：硬件级 + 协议级双重安全防护，从接入到转发全链路管控，抵御各类网络攻击；
4. 极简运维：零部署、M-button 快速排错、多元管理，大幅降低部署与运维成本；
5. 绿色节能：PoE 分时供电、智能调速风扇、低功耗设计，降低网络整体能耗；
6. 国产化适配：增强型 E 版搭载国产化核心元器件，兼容政企信创网络部署需求，保障网络自主可控。

关于中兴通讯

中兴通讯是全球领先的综合通信解决方案提供商，拥有多年政企网络设备研发与部署经验，ZXR10 5900E 系列交换机作为政企网络的核心产品，已广泛应用于政府、金融、教育、医疗、企业等多个行业，为全球超百万用户提供稳定、高效的网络支撑。中兴通讯始终坚持技术创新，以客户需求为导向，持续打造高可靠、易维护、全融合的网络产品，助力政企用户实现数字化转型。

产品概述

ZXR10 5950-60PM-E 是中兴通讯面向政企市场推出的增强型三层全千兆智能路由盒式交换机，作为 5900E 系列 MPLS 全业务易维路由交换机的核心款型，在经典 5950-60PM 基础上完成硬件优化与功能增强，兼具高密度 PoE 供电、高带宽扩展能力、全方位安全防护与极简运维特性。

设备配备 48GE PoE + 电口 + 410GE SFP + 光口的高规格固定接口，搭配 1 个灵活扩展槽，支持 40GE/10GE/GE 多速率上行扩展，交换容量达 758Gbps/7.58Tbps，包转发率 276/465Mpps，最大支持 160G VSC 虚拟交换集群带宽。同时融合智能 PoE 供电、50ms 级环网保护、国产化适配及增强型散热设计，可广泛应用于企业园区网汇聚 / 接入、政务办公网、教育校园网、商超连锁及中小数据中心千兆接入等场景，为各行业政企用户提供高可靠、高扩展、易维护、绿色节能的全千兆网络解决方案。

核心硬件规格

端口与扩展能力

1. 固定接口：48GE PoE + 以太网电口（符合 802.3af/at 标准，单端口最大 30W，总输出 960W）+410GE SFP + 万兆光口
2. 扩展槽位：1 个通用扩展卡，支持 240GE QSFP+、810GE SFP+、8GE SFP、240GE 堆叠口多规格扩展
3. 管理接口：1 个 GE RJ45 带外管理网口 + 1 个 mini USB console 配置口
4. 集群能力：支持 VSC 虚拟交换集群技术，最大 160G 堆叠带宽，实现多设备统一管理与跨设备链路捆绑

性能参数

1. 交换容量：758Gbps / 7.58Tbps
2. 包转发率：276Mpps / 465Mpps
3. MAC 地址表：支持海量 MAC 地址自动学习与老化，支持端口 MAC 绑定及学习数量限制
4. VLAN 支持：4K VLAN，满足大规模政企网络业务隔离需求

物理与供电特性

1. 机身规格：1U 机架式（43.6mm442mm440mm），重量＜8.1kg，适配标准机柜部署
2. 电源配置：内置模块化可插拔双电源，支持 AC（100V\240V）/DC（-38V\-57V）/ 高压直流（130VDC~380VDC）交直流混插，1+1 冗余设计，保障供电不间断
3. 功耗控制：系统最大功耗＜1050W，最小功耗 49W，支持 PoE 分时供电与智能调速风扇，绿色节能
4. 散热设计：增强型强制风冷，侧进后出冷热风道隔离，散热效率提升 30%，适配高负载机房环境
5. 环境适应性：工作温度 – 5℃\+50℃，湿度 5%\95%，工作海拔＜5000 米，满足多地域部署需求
6. 设备可靠性：MTBF＞400000 小时，MTTR＜30 分钟，6KV 防雷设计，端口过载 / 短路 / 抗浪涌保护

核心产品亮点

01 多业务融合，适配复杂政企场景

全面支持二层交换与三层路由技术，实现全业务统一承载，满足政企用户多样化网络需求：

• 二层技术：支持 PVLAN、协议 VLAN、QinQ、VLAN 翻译、灵活 QinQ，精准实现业务识别与隔离；
• 三层路由：支持静态路由、RIPv1/v2、OSPFv2/v3、IS-IS、BGP4/BGP4 + 及 ECMP 等价路由，适配大型网络跨网段转发；
• 组播能力：支持 L2/L3 可控组播，兼容 IGMPv1/v2/v3、PIM-SM/DM/SSM 协议，节约带宽资源，完美适配多媒体会议、视频监控、远程教学等组播应用；
• 增值特性：支持 MPLS VPN 与 MCE 功能，无需启用 MPLS 即可配置多 VPN 实例，减少 CE 设备投入，实现不同 VPN 用户物理隔离、逻辑互通。

02 智能 PoE 供电，适配泛在终端接入

专为安防监控、无线 AP、IP 电话等 PoE 终端设计，提供安全、灵活、节能的供电解决方案：

• 标准兼容：符合 802.3af/at PoE + 标准，单端口最大输出 30W，总供电功率 960W，满足高功率终端需求；
• 兼容扩展：支持非标准 PD 设备扩展检测与强制供电，适配老旧终端接入；
• 安全防护：内置过载、短路、断路检测及抗浪涌保护，供电时实时检测受电设备状态，保障终端安全；
• 节能设计：支持 PoE 分时供电，非工作时段自动关闭端口供电，降低整体能耗。

03 全方位安全防护，保障网络边界安全

搭载多重硬件级与协议级安全机制，从接入到转发全链路防护，抵御各类网络攻击：

• 设备防护：支持 CPU 过载保护、防 DDoS 攻击，保障设备在攻击场景下持续工作，业务不中断；
• 接入控制：支持 802.1x、MAC、Portal、Radius 多模式认证，MAC 地址绑定 / 过滤，防止非法用户接入；
• 报文过滤：强大的硬件 ACL 功能，支持二层 / 扩展 / 混合 / 自定义 ACL，基于时间段、端口 / 流的双向过滤，精准控制网络流量；
• 协议防护：支持 URPF 单播逆向路由检查、ARP 攻击防护、BPDU 攻击保护、生成树根保护，防止假冒源地址与网络环路；
• 流量抑制：支持广播、组播、未知单播报文抑制，避免广播风暴占用网络带宽。

04 50ms 级高可靠，实现业务零中断

采用中兴通讯新一代可靠性技术，从链路、设备到集群全维度保障网络稳定，满足政企关键业务需求：

• 环网保护：支持 ZESR/ZESR+、ERPS G.8032 以太环网协议，实现 50ms 级环路故障倒换，同时支持 STP/RSTP/MSTP，适配多种网络拓扑；
• 端口检测：支持端口环回检测，无需开启 STP 即可发现网络环路，避免带宽浪费；
• 独立检测引擎：基于双核 CPU 的 IDE 独立检测引擎，实现协议计算与数据转发隔离，加速 BFD/CCM 检测速度，提升转发平面可靠性；
• 设备冗余：双电源 1+1 冗余、VSC 集群 N+1 备份，避免单设备故障导致的业务中断，集群内支持跨设备链路捆绑与负载均衡。

05 零部署易维护，降低运维人力成本

融合中兴独创易维理念，从设备部署、故障排查到日常管理全流程简化，大幅降低网络管理员工作负荷：

• 零配置部署：支持 EasyManager 零部署工具，可批量完成设备版本升级与配置更新，即插即用，适配大规模设备部署；
• 快速排错：创新性 M-button 功能，通过端口指示灯直接读取端口、内存、CPU 等设备关键状态，故障排查时间缩短 80%；
• 多元管理：支持 CLI、Telnet、SSH 本地 / 远程管理，兼容 SNMPv1/v2/v3、NetNumen U31 网管系统、ZGMP 集群管理，满足不同管理习惯；
• 智能监控：支持 NTP 时钟同步、SYSLOG 日志、RMON/SFLOW 流量监控，实时掌握网络运行状态，实现故障提前预警。

关键业务特性

特性分类	核心支持能力
MAC 与 VLAN	支持 IEEE 802.1d MAC 地址学习 / 老化、端口 MAC 绑定；4K VLAN，基于端口 / 协议 / IP 子网 / MAC 的 VLAN 划分，Voice VLAN、GVRP
ACL/QOS	双向 ACL 过滤、基于时间段配置；每端口 8 个硬件队列，802.1p/IP DSCP 优先级标记；SP/WRR/SP+WRR 队列调度，尾丢弃拥塞避免
IPv6 特性	全面支持 IPv6 协议，包括 ND、IPv6 Ping/Telnet、手工隧道 / 6to4 隧道 / ISATAP 隧道；IPv6 ACL、MLD Snooping、DHCPv6 snooping
可靠性协议	支持 LACP、MC-LAG、以太网 OAM、BFD 快速检测；6KV 端口防雷，电源 / 风扇模块化热插拔
管理维护	支持 Radius/Tacacs + 远程认证授权、U 盘本地升级、在线热补丁；支持流量镜像、端口隔离、MFF

产品核心价值

1. 高性价比：高密度端口 + PoE 供电 + 多速率扩展一体化设计，一台设备满足接入、供电、上行全需求，减少设备投入；
2. 高扩展性：1 个扩展槽支持 40GE/10GE/GE 多规格扩展，按需扩容，保护用户投资；
3. 高安全性：硬件级 + 协议级双重安全防护，从接入到转发全链路管控，抵御各类网络攻击；
4. 极简运维：零部署、M-button 快速排错、多元管理，大幅降低部署与运维成本；
5. 绿色节能：PoE 分时供电、智能调速风扇、低功耗设计，降低网络整体能耗；
6. 国产化适配：增强型 E 版搭载国产化核心元器件，兼容政企信创网络部署需求，保障网络自主可控。

关于中兴通讯

中兴通讯是全球领先的综合通信解决方案提供商，拥有多年政企网络设备研发与部署经验，ZXR10 5900E 系列交换机作为政企网络的核心产品，已广泛应用于政府、金融、教育、医疗、企业等多个行业，为全球超百万用户提供稳定、高效的网络支撑。中兴通讯始终坚持技术创新，以客户需求为导向，持续打造高可靠、易维护、全融合的网络产品，助力政企用户实现数字化转型。
