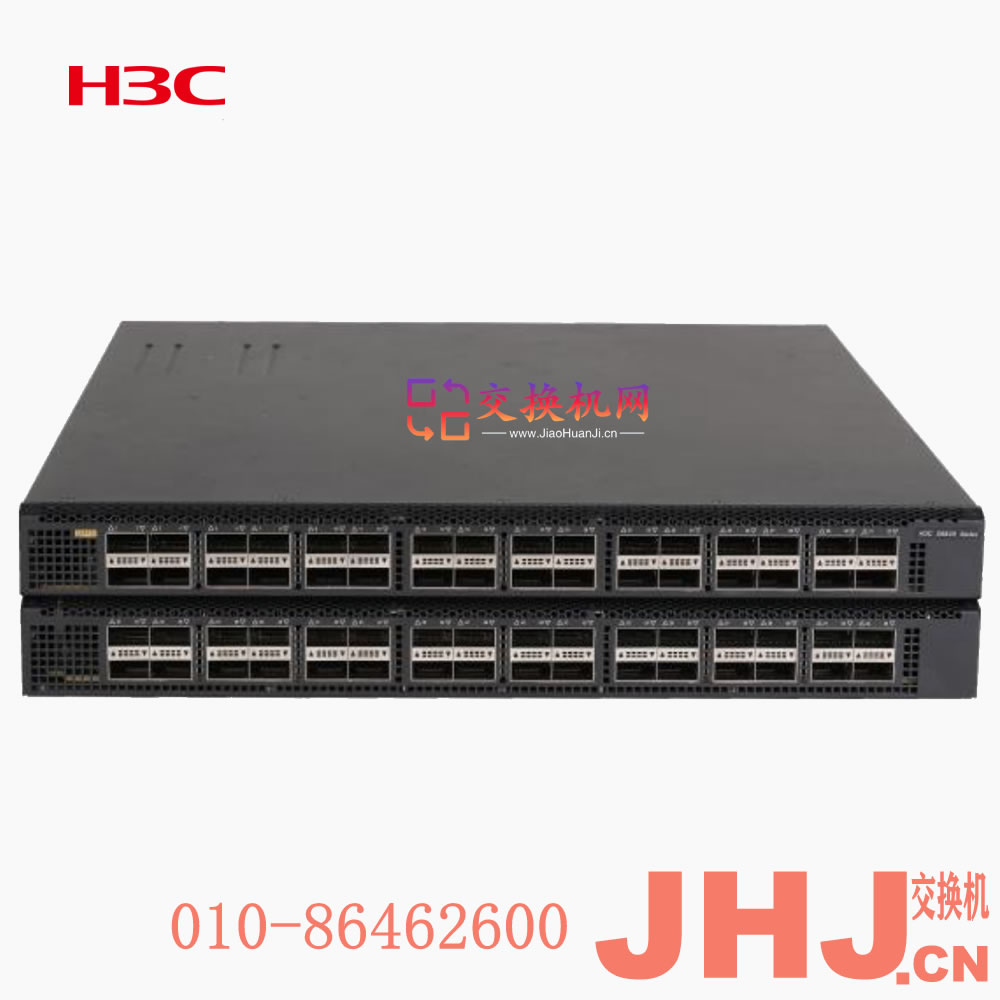

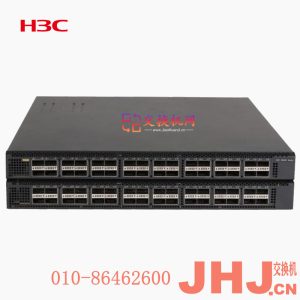

华三高密度100GE以太网交换机 S9820-64H 华三高密度100GE以太网交换机 S9820-64H：支持64个100GE QSFP28以太网端口 LS-9820-64H
LS-9820-64H H3C S9820-64H：支持64个100GE QSFP28以太网端口- 设备品牌:华三(H3C)
- 型号SKU:S9820-64H / LS-9820-64H
- 部件编码:/
- 交换容量:12.8Tbps
- 包转发率:4482Mpps
- 端口描述:64xQSFP28口 100G口
- 所属系列:核心交换机-主机
- 采购电话:010-8646 2600
- 模块选择
S9850-4C
S9820-64H
S9820-8M
S9820-8C

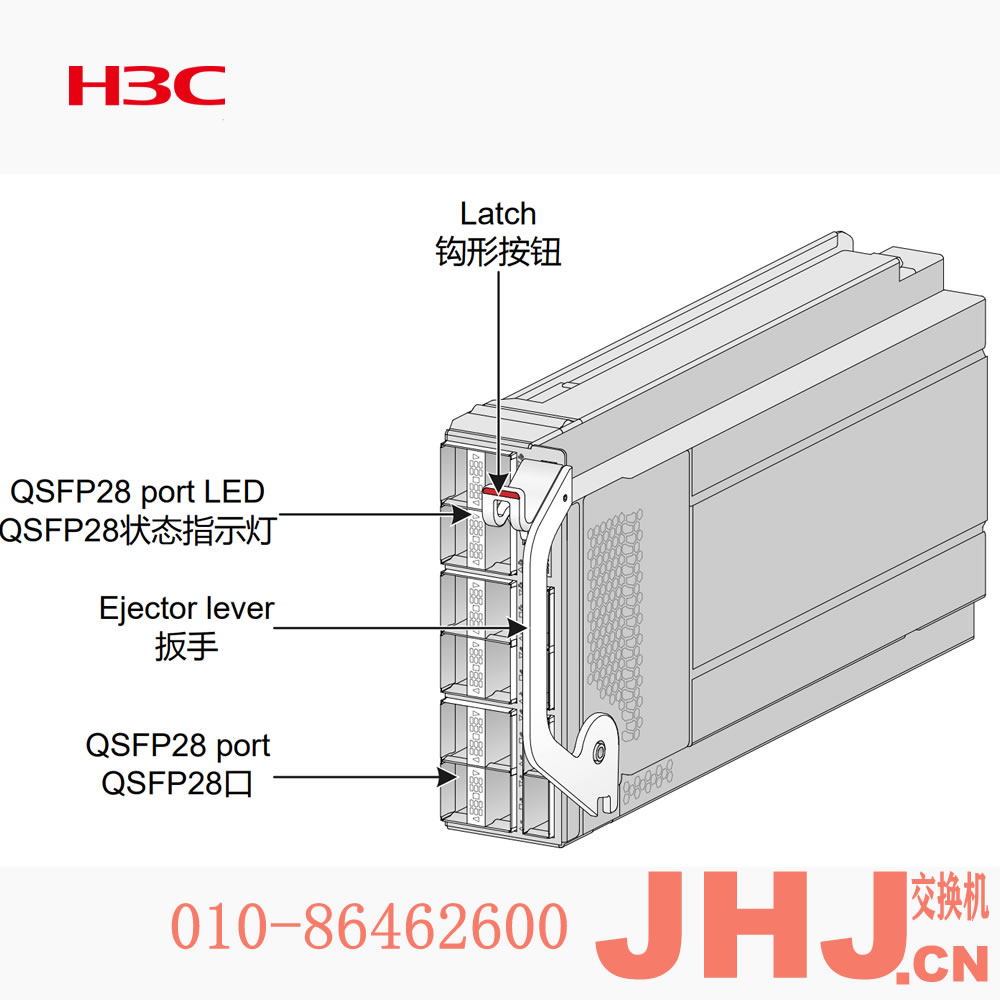

LSWM116H

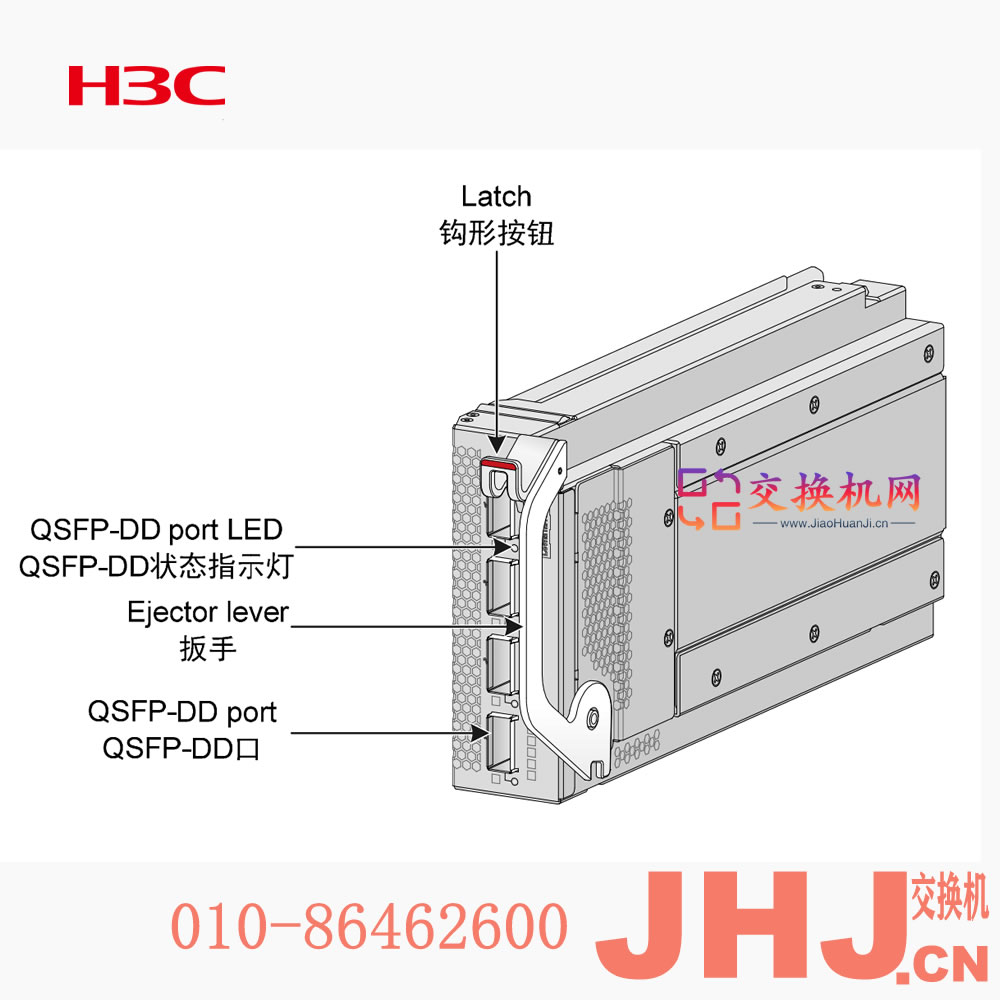

LSWM1M4CD
产品资料下载
产品介绍
产品参数
资料下载
产品相册
加入交换机小圈 Https://q.jhj.cn 获得更多资源
S9820-64H 华三高密度100GE以太网交换机 S9820-64H：支持64个100GE QSFP28以太网端口
H3C S9820系列交换机是H3C公司面向数据中心和高端园区推出的新一代高性能、高密度400GE/100GE以太网交换机。提供高密400GE/100GE/40GE/25GE/10GE端口；支持冗余可插拨电源和风扇，风扇方向灵活调整。S9820可用于新一代数据中心核心和汇聚组网，通过400GE上行对接S12500核心交换机，下行接入100GE交换机，提供高带宽，大容量服务器接入。
H3C S9820系列交换机目前包含以下型号：
H3C S9820-64H：支持64个100GE QSFP28以太网端口

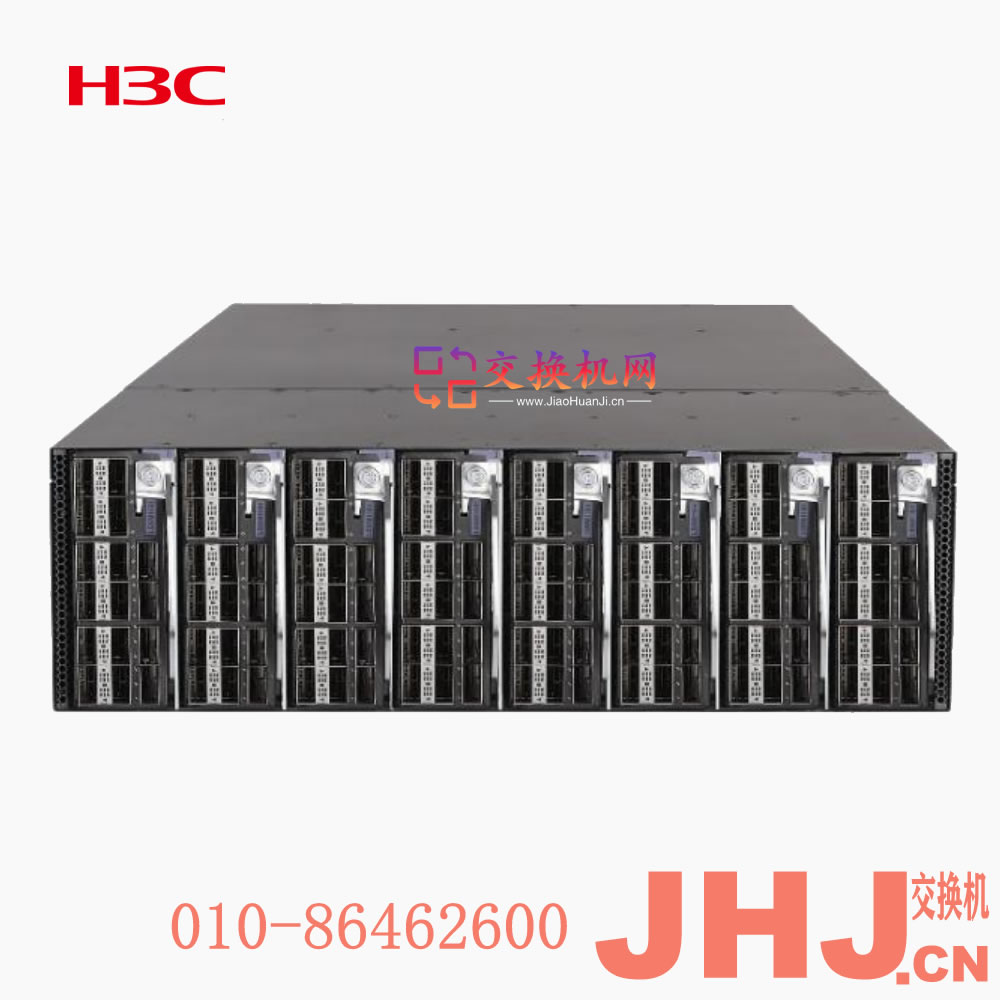

H3C S9820-8C：支持8个插槽，支持100GE和400GE插卡

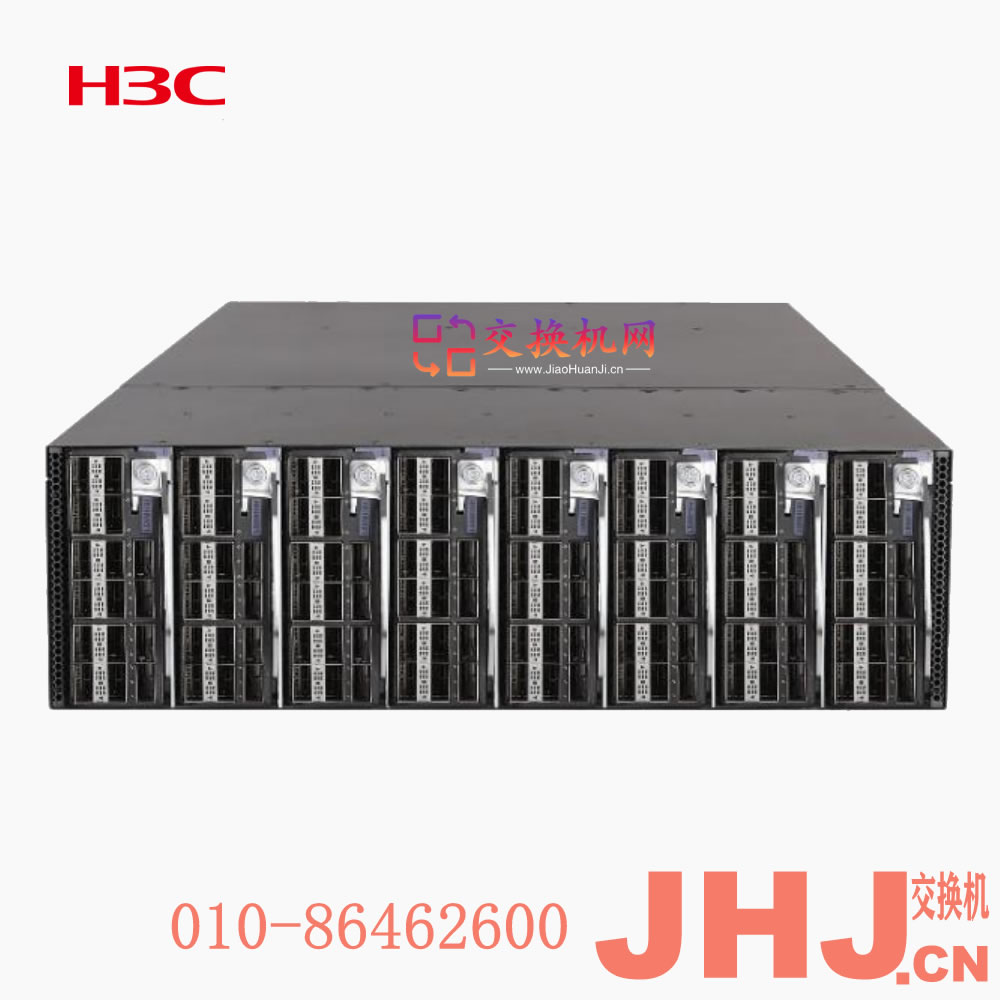

H3C S9820-8M：支持8个插槽，支持100GE和400GE插卡
高密度端口，灵活的扩展能力
- H3C S9820交换机支持高密度100GE/40GE/25GE/10GE端口，具备强大的转发能力，具有灵活的子卡配置，最大支持32个400GE端口或者128个100GE端口，具有极高的端口密度和强大的转发能力，可以满足高端数据中心高密度服务器无收敛接入的组网需求。
增强的SDN能力
- H3C S9820交换机采用新一代交换芯片架构，IFP支持Openflow流表更加灵活，资源更加丰富，同时可以支持精确匹配ACL，满足数据中心SDN网络大流表的需求。
- H3C S9820交换机支持标准的Openflow协议，可被H3C VCFC以及业界主流云平台和第三方Controller集成和管理，支持业务对网络的灵活定制和自动化管理；用户或第三方开发商可利用标准接口，开发和部署专用的网络管理策略，从而实现业务快速部署、功能扩展和设备的智能化管理。
丰富的数据中心特性
- H3C S9820交换机支持丰富的数据中心特性，支持802.3ad动态链路聚合、静态端口聚合和跨设备链路聚合、支持RoCE的PFC、ETS、DCBX、ECN等数据中心无丢包特性，满足AI高性能计算和GPU异构业务的低延时和无丢包需求，同时支持构建K8S（Kubernetes）容器集群业务。
高可用的M-LAG架构
- S9820系列交换机支持M-LAG（Multichassis Link Aggregation Group）跨设备链路聚合技术（原DRNI技术），通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，从而将单板级可靠性提升至设备级可靠性。
- M-LAG将控制平面与数据层面解耦，各节点设备可独立升级，保障用户业务零中断。
- 设备的双活接入，提供了设备级冗余保护和流量负载分担，同时提高系统的可靠性。
- 适用于overlay和传统的underlay场景，组网灵活。
强大的可视化能力
- H3C S9820交换机支持强大的可视化能力，支持ERSPAN，INT，gRPC，MOD等多个可视化特性，能够把设备运行中的系统信息、缓存信息、拥塞状态、报文转发路径、丢包信息、转发时延（单台时延S9820-64H≤0.8us，S9820-8C≤1.5us）等等实时供给控制台，从而实现交换机的可视化，结合AI技术可以实现数据中心网络的智能运维。
多重可靠性保护
- S9820交换机具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术，支持可插拔的冗余电源模块，可以根据实际环境的需要灵活配置交流或直流电源模块，此外整机还支持电源和风扇的故障检测及告警，支持风扇未插自动保护功能，避免芯片损坏，可以根据温度的变化自动调节风扇的转速，这些设计使设备具备了很高的可靠性。
- 除了设备级可靠性以外，还支持丰富的链路级可靠性技术，比如华三通信独创的RRPP快速环网保护机制，VRRPE和Smart link。当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展。
丰富的QoS策略
- H3C S9820交换机支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。每个100G端口分别支持多个单播和组播队列，提供灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR、WFQ、SP+WFQ五种模式。支持CAR（Committed Access Rate）功能，粒度最小达1Kbps/8Kbps。支持出、入两个方向的端口镜像，用于对指定端口上的报文进行监控，将端口上的数据包复制到监控端口，以进行网络检测和故障排除。
出色的管理能力
- 支持丰富的管理接口，例如Console、Mini USB口、USB口、两个光电带外管理口。
- 支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持业界的通用网管平台以及iMC智能管理中心。支持CLI命令行，TELNET、FTP，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
- 支持标准的Netconf接口，提供了一种可编程的、对网络设备进行配置和管理的方法。使得它在第三方软件的开发上非常便利，满足了用户对设备在开放性和灵活性上的需求。
- 支持sFlow功能，可以对报文进行精细化统计，支持SPAN/RSPAN/ERSPAN镜像和多个镜像观察端口，可以对网络流量进行分析以采取相应管理维护措施，使原本不可见的网络业务应用流量变得一目了然，可以为用户提供多种网流分析报表，帮助用户及时优化网络结构，调整资源部署。
- 支持对Buffer和端口队列的实时监控，为网络运维可视化动态调整提供了可能。
- 支持PTP（Precision Time Protocol），实现全局高精度时钟同步。
灵活的风道方向选择
- 为了更好的配合数据中心的风道设计，H3C S9820交换机为用户提供了更灵活的风道方案，在实现前后风道的同时，用户还可以通过选择不同的风扇框来实现不同的风向（从前往后或者从后往前）。
完善的安全控制策略
- H3C S9820交换机支持AAA，RADIUS认证；支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合H3C公司的iMC平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。
- H3C S9820交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。另外，S9820交换机还将支持单播反向路径查找技术（uRPF）*，原理是当设备的一个接口上收到一个数据包时，会反向查找路径来验证是否存在从该接收接口到包中指定的源地址之间的路由，即验证了其真实性，如果不存在就将数据包删除，这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。
机箱设计及易用性设计
- 整机通过超短直通式散热风道设计可提高自身功耗利用率，节能环保。
- 机箱及板卡模块面板倾面蜂窝孔设计，实现最大通风面积，有效保证产品的通风散热功能需求。
- 符合人体工程学的板卡模块扳手，可在高密端口的工作状态中灵活更换模块，提高产品维护效率。
- 全新的风扇与电源器件的模块化设计可满足产品的灵活部署、冗余设计、降低产品工作能耗。
- 在酷黑色为主的产品外观基调中搭配统一的操作识别色，旨在营造友好的操作体验氛围。
交换机商城商务值班经理
LSWM124XG2QL 24端口SFP Plus+2端口QSFP+接口卡 0231A2U7
1137查看更多
LSWM1M4CD 接口模块 华三接口模块 4端口400G以太网光接口模块 0231ACXF
746查看更多
LSVM1AC650 电源模块 华三电源模块 交流650W 0231A0QM
1037查看更多
LSWM116FC 16端口SFP28带FC功能接口卡25G接口卡 0231A5SB
970查看更多
加入交换机小圈 Https://q.jhj.cn 获得更多资源
S9820-64H 华三高密度100GE以太网交换机 S9820-64H：支持64个100GE QSFP28以太网端口
H3C S9820-8C交换机是H3C公司面向数据中心开发的高密度智能100G/400G交换机，具备强大的硬件转发能力和丰富的数据中心业务特性。
本手册适用于如下以太网交换机产品：
1 产品型号及系统特性
1.1 产品型号
H3C S9820-64H交换机是H3C公司面向数据中心和高端园区开发的高密度智能100G交换机，具备强大的硬件转发能力和丰富的数据中心业务特性。
H3C S9820-64H交换机支持：
· 100G QSFP28端口；
· 2个1G管理用以太网口(光、电各一)；
· 可插拔冗余风扇，且风道方向可灵活选择；
· 可插拔冗余电源等。
S9820-64H交换机一个产品型号对应多个产品代码，用户可以在位于设备后面板的条形码标签中查看产品代码。本文中S9820-64H的描述同时适用于LS-9820-64H和LS-9820-64H-H1，S9820-64H（LS-9820-64H）或LS-9820-64H的描述仅适用于LS-9820-64H，不适用LS-9820-64H-H1。
1.2 系统特性
项目
S9820-64H
产品代码
· LS-9820-64H
· LS-9820-64H-H1
外形尺寸（高×宽×深）（单位：mm）
88.1×440×540
重量（满配风扇和电源，不含光模块/线缆）
≤27kg
Console口
· Mini USB Console口：1个
· 串行Console口：1个
管理用以太网口
· 10M/100M/1000M Base-T电口：1个
· SFP口：1个
USB口
1个
电源模块插槽
4个
QSFP28口
64个
风扇模块插槽
3个
电源模块插槽
4个
功耗（静态）
功耗数据的采集标准如表1-2所示
· 双AC：336W
· 三AC：349W
· 四AC：365W
· 双DC：329W
· 三DC：338W
· 四DC：352W
功耗（典型）
功耗数据的采集标准如表1-2所示
· 双AC：519W
· 三AC：523W
· 四AC：537W
· 双DC：508W
· 三DC：511W
· 四DC：521W
功耗（满负荷时）
功耗数据的采集标准如表1-2所示
· 双AC：935W
· 三AC：934W
· 四AC：948W
· 双DC：906W
· 三DC：904W
· 四DC：914W
整机漏电流
满足UL60950-1/EN60950-1/IEC60950-1/GB4943.1标准
工作环境海拔高度
-60m~5000m
工作环境温度
0ºC～45ºC
从海拔0m开始，海拔每升高100m最高温度规格降低0.33ºC
工作环境相对湿度（非凝露）
5%～95%
存储海拔高度
-60m~5000m
存储温度
-40ºC～70ºC
存储相对湿度（非凝露）
5%～95%
防火要求
满足UL60950-1/EN60950-1/IEC60950-1/GB4943.1标准
项目
静态功耗
典型功耗
最大功耗
配置
· 双电源
· 端口无模块/线缆
· 双电源
· 满配电缆
· 双电源
· 满配光模块
负载
无
50%负载
100%负载
2 面板介绍
2.1 S9820-64H交换机
图2-1 S9820-64H前面板示意图
(1): QSFP28口
(2): QSFP28口状态指示灯
图2-2 S9820-64H后面板示意图
(1): 串行Console口
(2): Mini USB Console口
(3): USB口
(4): 系统状态指示灯（SYS）
(5): 可插拔风扇模块1
(6): 可插拔风扇模块2
(7): 可插拔风扇模块3
(8): 可插拔电源模块1
(9): 可插拔电源模块3
(10): 可插拔电源模块4
(11): 可插拔电源模块2
(12): 管理用以太网光口状态指示灯（LINK/ACT）
(13): 管理用以太网电口状态指示灯（LINK/ACT）
(14): 管理用以太网电口（编号为0）
(15): 管理用以太网光口（编号为1）
· S9820-64H以太网交换机后面板上有四个电源模块插槽，出厂时均未安装电源模块，其中电源插槽PWR2和PWR4为空，电源插槽PWR1和PWR3上安装了假面板。用户可根据需要为交换机选配2~4个电源模块，图中以交换机满配LSVM1AC650交流电源的情况为例。
· S9820-64H以太网交换机后面板上有三个风扇模块插槽。出厂时三个风扇模块插槽均为空，用户必须安装三个型号相同的风扇模块。图中以交换机满配LSWM1BFANSC风扇模块的情况为例。
· S9820-64H以太网交换机支持带风扇和电源模块发货，如果您有将选购的模块安装到设备上后发货的需求，请提前联系H3C市场人员做好订单备注。
图2-3 S9820-64H左侧面板示意图
(1): 交换机主接地点
(2): 交换机备用接地点
S9820系统特性
项目
S9820-64H
S9820-8C
S9820-8M
外形尺寸（宽×深×高）（单位：mm）
440×540×88.1
440×760×130.5
满配重量
≤27kg
≤45kg
≤45kg
串行Console口
1个
带外管理以太网口
2个
Mini USB Console口
1个
USB口
1个
QSFP28口
64个
–
插卡槽位
–
8个
输入电压
AC
90v~264v
90-290 VAC
DC
-40v~-72v
–
电源模块
四模块化电源
风扇模块
三个可热插拔风扇模块，前后或后前通风
五块可热插拔风扇模块，前后通风
功耗（静态）
双AC：336W
双AC：305W
双AC：244W
功耗（典型）
双AC：519W
双AC：1132W
双AC：932W
功耗（满负荷时）
双AC：935W
双AC：2029W
双AC：1758W
工作环境温度
0ºC～45ºC
工作环境相对湿度
5%～95%，非凝露
S9820业务特性支持特性
S9820-64H
S9820-8C
S9820-8M
交换容量
12.8Tbps
25.6Tbps
包转发率
4482Mpps
8000Mpps
转发模式
支持store-forward模式
支持cut-through模式
支持store-forward模式
设备虚拟化
支持IRF2横向虚拟化，支持本地和远程堆叠
分布式弹性路由
支持跨设备链路聚合M-LAG
支持iStack堆叠
分布式弹性路由
支持跨设备链路聚合M-LAG
支持跨设备链路聚合M-LAG
网络虚拟化
支持BGP-EVPN
支持VxLAN
支持Emulate-ping VxLAN
支持 VxLAN OAM: VxLAN ping, VxLAN tracert
支持QinQ in VxLAN
支持GRE Tunnel
支持BGP-EVPN
支持GRE Tunnel
支持BGP-EVPN
支持VxLAN
支持GRE Tunnel
支持Emulate-ping VxLAN*
SDN控制器
支持SeerEngine-DC
支持SeerEngine-DC*
数据中心特性
支持VxLAN Mapping
支持服务链Service chain
支持RDMA、RoCE v1、RoCE v2无损网络
支持RoCE over VxLAN
支持FCoE
支持DCBX、PFC、ETS、ECN、QCN
支持AI ECN、IPCC、iNOF
–支持PFC死锁检测和死锁预防。
-支持DLB: 动态负载均衡。
支持DCBX、PFC、ETS、ECN、QCN
支持AI ECN、IPCC、iNOF
支持RDMA、RoCE v1、RoCE v2无损网络
–支持RoCE与TCP流量的按比例调度，调度比例误差在端口带宽的5%内。
–支持根据流量模型自适应调整ECN水线参数，保障RoCE业务端口带宽利用率能达到90%以上。
–支持RoCE网络KPI质量可视。
–支持PFC死锁检测和死锁预防。
支持服务链Service chain*
支持RDMA无损网络*
支持DCBX、PFC、ETS、ECN、QCN*
可编程
支持OpenFlow
支持NETCONF
支持Python
支持Ansible自动化配置
支持OpenFlow*
支持NETCONF
支持Python
支持Ansible自动化配置*
MAC地址表
支持动态、静态、黑洞MAC地址表项
支持MAC地址自动学习和老化
支持源MAC地址过滤
支持基于端口的 MAC 地址学习限制
VLAN
支持基于端口、基于协议、基于MAC的VLAN
支持Default VLAN
支持PVLAN
支持Super VLAN
支持Voice VLAN
支持QinQ和灵活QinQ
支持Access、Trunk、Hybrid 方式
支持GVRP
支持基于端口的VLAN
支持Default VLAN
支持Super VLAN
支持Access、Trunk、Hybrid 方式
支持GVRP
支持基于端口的VLAN、基于协议的VLAN*、基于MAC的VLAN*
支持Default VLAN
支持QinQ*
流量监控
支持sFlow
支持NetStream
支持Telemetry
支持INT（In-band Network Telemetry）
支持sFlow
支持NetStream*
支持Telemetry
支持INT（In-band Network Telemetry）*
DHCP
DHCP Server和DHCP Client
DHCP Snooping和DHCP Relay
ARP
支持ARP、RARP、免费ARP
支持Dynamic ARP Inspection
支持ARP anti-attack
支持ARP源抑制
支持ARP Detection功能
支持ARP、RARP、免费ARP
支持Dynamic ARP Inspection
支持ARP anti-attack
支持ARP源抑制
支持ARP Detection功能
IP路由
支持静态路由和默认路由
支持RIP、OSPF、BGP、ISIS等IPv4动态路由协议
支持RIPng、OSPFv3、BGP4+、ISISv6等IPv6动态路由协议
支持等价路由、策略路由
IPV6特性
支持IPv6 ND（Neighbor Discovery）
支持IPv6 VxLAN over IPv4
支持PMTU发现（Path MTU Discovery）
支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3
支持IPv6 Portal和IPv6 Tunnel
支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP
支持IPv6 ND（Neighbor Discovery）
支持PMTU发现（Path MTU Discovery）
支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3
支持IPv6 Portal和IPv6 Tunnel
支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP
支持IPv6 ND（Neighbor Discovery）
支持IPv6 VxLAN over IPv4
支持PMTU发现（Path MTU Discovery）
支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3
支持IPv6 GRE Tunnel
组播协议
支持IGMP Snooping v2/v3
支持IGMP Snopping Proxy
支持IGMP v1/v2/v3
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP
支持MLD Snooping
支持组播策略
支持组播VLAN
支持组播over VxLAN
支持组播成员接口快速离开
支持组播流量抑制
支持IGMP Snooping v2/v3
支持IGMP v1/v2/v3
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP
支持MLD Snooping
支持组播策略
支持组播VLAN
支持组播成员接口快速离开
支持组播流量抑制
支持PIM-DM、PIM-SM、PIM-SSM、MSDP*
MPLS
支持MPLS
支持MCE
支持MPLS VPN、VPLS
支持MPLS TE
支持MPLS
支持MCE
支持MPLS L3VPN
/
可靠性
支持STP、RSTP、MSTP
支持BPDU保护、根保护、环路保护
支持PVST
支持LACP
支持DLDP
支持RRPP
支持ERPS以太环保护协议（G.8032）
支持SmartLink及多实例
支持BFD最小3.3ms发包间隔
支持VRRP、VRRP 负载分担
支持 BFD for IPV6(/IPv6静态路由/RIPng/OSFPv3/BGP4+/ ISISv6）
支持STP、RSTP、MSTP
支持BPDU保护、根保护、环路保护
支持PVST
支持LACP
支持DLDP
支持BFD最小3.3ms发包间隔
支持VRRP
QoS
支持端口收发报文限速
支持ACL、CAR、优先级重新标记、队列
支持SP、WRR、WFQ、SP+WRR、SP+WFQ等多种队列调度
支持Layer 2~Layer 4包过滤功能
支持基于源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类
支持流量整形
支持WRED、尾丢弃等拥塞避免机制
支持端口收发报文限速
支持ACL、CAR、优先级重新标记、队列
支持SP、WRR、SP+WRR等多种队列调度
支持Layer 2~Layer 4包过滤功能
支持基于源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类
支持流量整形
支持尾丢弃等拥塞避免机制
镜像
支持流量镜像
支持N:4端口镜像
支持本地和远程端口镜像ERSPAN
支持流量镜像
支持本地和远程端口镜像ERSPAN
安全特性
支持用户分级管理和口令保护
命令行分级保护、未授权用户无法侵入
支持802.1x、AAA、Radius、HWTACACS等多种认证
支持IP、MAC、端口、VLAN的组合绑定
支持防止DDOS、ARP攻击、ICMP攻击功能
支持IP Source Guard、端口隔离、端口安全、Sticky MAC
支持HTTPs、SSL
支持用户分级管理和口令保护
支持AAA、Radius、HWTACACS等多种认证
支持防止DDOS、ARP攻击、ICMP攻击功能
支持端口隔离
支持HTTPs、SSL
管理和维护
支持全网路径探测
支持1588v2
支持Telemetry可视化功能
支持零配置Auto-config和配置回滚
支持命令行接口（CLI）配置
支持通过Console、Telnet、SSH等配置方式
支持RMON （Remote Monitoring）
支持SNMP v1/v2c/v3
支持网管系统
支持系统日志和用户操作日志
支持分级告警
电源模块支持温度等信息监测
风扇模块支持温度、转速等监测
支持NTP网络时间协议
支持Jumbo Frame
支持Ping、Tracert等调试信息输出
支持FTP、TFTP、USB等方式上传和下载文件
支持XModem协议加载升级
支持 BootROM 升级和远程在线升级
支持热补丁
支持ZTP
支持全网路径探测
支持Telemetry可视化功能
支持零配置Auto-config和配置回滚
支持命令行接口（CLI）配置
支持通过Console、Telnet、SSH等配置方式
支持RMON （Remote Monitoring）
支持SNMP v1/v2c/v3
支持网管系统
支持系统日志和用户操作日志
支持分级告警
电源模块支持温度等信息监测
风扇模块支持温度、转速等监测
支持NTP网络时间协议
支持Jumbo Frame
支持Ping、Tracert等调试信息输出
支持FTP、TFTP、USB等方式上传和下载文件
支持XModem协议加载升级
支持 BootROM 升级和远程在线升级
支持热补丁
支持ZTP
支持Telemetry可视化功能
支持零配置Auto-config和配置回滚
支持命令行接口（CLI）配置
支持通过Console、Telnet、SSH等配置方式
支持RMON （Remote Monitoring）
支持SNMP v1/v2c/v3
支持网管系统
支持系统日志和用户操作日志
支持分级告警
电源模块支持温度等信息监测
风扇模块支持温度、转速等监测
支持NTP网络时间协议
支持Jumbo Frame
支持Ping、Tracert等调试信息输出
支持FTP、TFTP、USB等方式上传和下载文件
支持XModem协议加载升级
计划支持
加入交换机小圈 Https://q.jhj.cn 获得更多资源
下载的支持 (软件下载定制，参数文案定制，产品选型培训定制，设备调试培训定制，设备运维服务定制)
IOS软件,3C证书,检测报告,操作手册,安装手册,命令手册,产品教程,配置教程，一对一指导
加入交换机小圈，获得更详细的资料，更专业的支持，更全面的支持教程。(https://q.jhj.cn/thread/3)
如果没有找到满意的资料，可以在交小圈发布请求贴，让更多网友来帮你想办法，或者找找以前有没有类似资源 (https://q.jhj.cn)
在经典数据中心的典型应用
采用H3C基于100G平台的S12500X-AF交换机作为数据中心核心（Spine节点），接入层可采用S9820交换机作为100G TOR交换机（Leaf节点），提供高密度的100G/40G/25G/10G服务器接入方案。
S9820交换机支持高密度400GE/100GE/40GE端口，在数据中心三层架构中可以作为汇聚设备，接入TOR交换机，上行通过400GE/100GE链路上连到S12500，提供25G/10G服务器接入，构建高可靠性，高度冗余的超大规模数据中心网络。
S9850系列交换机在Overlay数据中心的应用
选配信息主机选购
设备名称
数量范围
备注
S9820-64H以太网交换机
1
主机不带电源和风扇
主机不带电源和风扇
S9820-8C以太网交换机
1
S9820-8M以太网交换机
1
650W直流电源模块
0-4
可选，S9820-64H适用
650W交流电源模块
0-4
1600W交流电源模块
0-4
可选，S9820-8C、S9820-8M适用
LSWM1BFANSCB风扇模块（电源侧出风）
0-3
可选，S9820-64H适用
LSWM1BFANSC风扇模块（端口侧出风）
0-3
FAN-80B-1-B风扇模块（电源侧出风）
0-5
可选，S9820-8C、S9820-8M适用
LSW-WA-A走线架
0-1
LSVM1BSR10导轨
0-1
扩展模块及线缆选购
业务扩展模块选购
设备名称
数量范围
备注
16端口QSFP28接口卡
0-8
可选，S9820-8C、S9820-8M适用
4端口QSFP-DD接口卡
0-8
可选，S9820-8C、S9820-8M适用
SFP模块选购
SFP模块类型
SFP模块名称
中心波长（单位：nm）
SFP模块接口连接器类型
接口线缆规格
最大传输距离
百兆SFP模块
SFP-FE-SX-MM1310-A
1310
LC
62.5/125µm多模光纤
2km
SFP-FE-LX-SM1310-A
9/125µm单模光纤
15km
SFP-FE-LH40-SM1310
40km
SFP模块类型
SFP模块名称
中心波长（单位：nm）
SFP模块接口连接器类型
接口线缆规格
最大传输距离
千兆SFP模块
SFP-GE-SX-MM850-A
850
LC
50/125µm多模光纤
550m
62.5/125µm多模光纤
275m
SFP-GE-LX-SM1310-A
1310
9/125µm单模光纤
10km
SFP-GE-LH40-SM1310
40km
SFP-GE-LH40-SM1550
1550
40km
SFP-GE-LH80-SM1550
80km
SFP-GE-T
不涉及
RJ-45
双绞线
100m
40G QSFP+模块/电缆选购
模块/电缆类型
模块/电缆名称
中心波长（单位：nm）
模块接口连接器类型
接口线缆规格
最大传输距离
QSFP+模块
QSFP-40G-SR4-MM850
850
MPO
50/125µm多模光纤
100m
QSFP-40G-CSR4-MM850
300m
QSFP-40G-LR4-PSM1310
1310
LC
9/125µm单模光纤
10km
QSFP-40G-LR4-WDM1300
四条通道：
1271
1291
1311
1331
10km
QSFP-40G-LR4L-WDM1300
2km
QSFP-40G-BIDI-SR-MM850
850
50/125µm多模光纤
100M
150M
QSFP+光缆
QSFP-40G-D-AOC-7M
–
–
40G QSFP+光缆
7m
QSFP-40G-D-AOC-10M
10m
QSFP-40G-D-AOC-20M
20m
40GE QSFP+电缆
LSWM1QSTK0
–
–
QSFP+电缆
1m
LSWM1QSTK1
3m
LSWM1QSTK2
5m
40G QSFP+ to 4×10G SFP+电缆*
LSWM1QSTK3
–
–
1m
LSWM1QSTK4
3m
LSWM1QSTK5
5m
100G QSFP28模块/电缆选购
模块/电缆类型
模块/电缆名称
中心波长（单位：nm）
模块接口连接器类型
接口线缆规格
最大传输距离
QSFP28模块
QSFP-100G-LR4-WDM1300
1310
MPO（PC端面，12芯）
9/125µm单模光纤
10km
QSFP-100G-SR4-MM850
850
50/125µm多模光纤
100m
QSFP-100G-PSM4-SM1310
1295～1325
MPO（APC端面，12芯）
9/125µm单模光纤
500m
QSFP-100G-LR4-WDM1300
四条通道：
1295
1300
1304
1309
LC
10km
QSFP-100G-LR4L-WDM1300
四条通道：
1264.5～1277.5
1284.5～1297.5
1304.5～1317.5
1324.5～1337.5
2km
QSFP28 光缆
QSFP-100G-D-AOC-7M
–
–
–
7M
QSFP-100G-D-AOC-10M
10M
QSFP-100G-D-AOC-20M
20M
100GE QSFP28电缆
QSFP-100G-D-CAB-1M
–
–
QSFP28电缆
1m
QSFP-100G-D-CAB-3M
3m
QSFP-100G-D-CAB-5M
5m
QSFP28 to 4x25G SFP28电缆*
QSFP-100G-4SFP-25G-CAB-1M
–
–
–
1m
QSFP-100G-4SFP-25G-CAB-3M
3m
QSFP-100G-4SFP-25G-CAB-5M
5m
* 仅适用于S9820-64H
交换机商城商务值班经理
微信扫一扫价格早知道 相关的产品信息loading…
已经是到最后一篇内容了！
点击咨询列表
