S10516X-AC H3C S10516X-AC 以太网交换机主机
S10516X-AC H3C S10516X-AC 以太网交换机主机- 设备品牌:华三(H3C)
- 型号SKU:S10516X-AC
- 交换容量:1024Tbps
- 包转发率:192000Mpps
- 业务槽位:16个槽位
- 主控槽位:2个槽位
- 所属系列:主机框-16槽位主机机框
- 采购电话:010-8646 2600
- 模块选择
H3C S10500X系列以太网核心交换机
产品资料下载
产品介绍
产品参数
资料下载
产品相册
加入交换机小圈 Https://q.jhj.cn 获得更多资源
S10516X-AC H3C S10516X-AC 以太网交换机主机

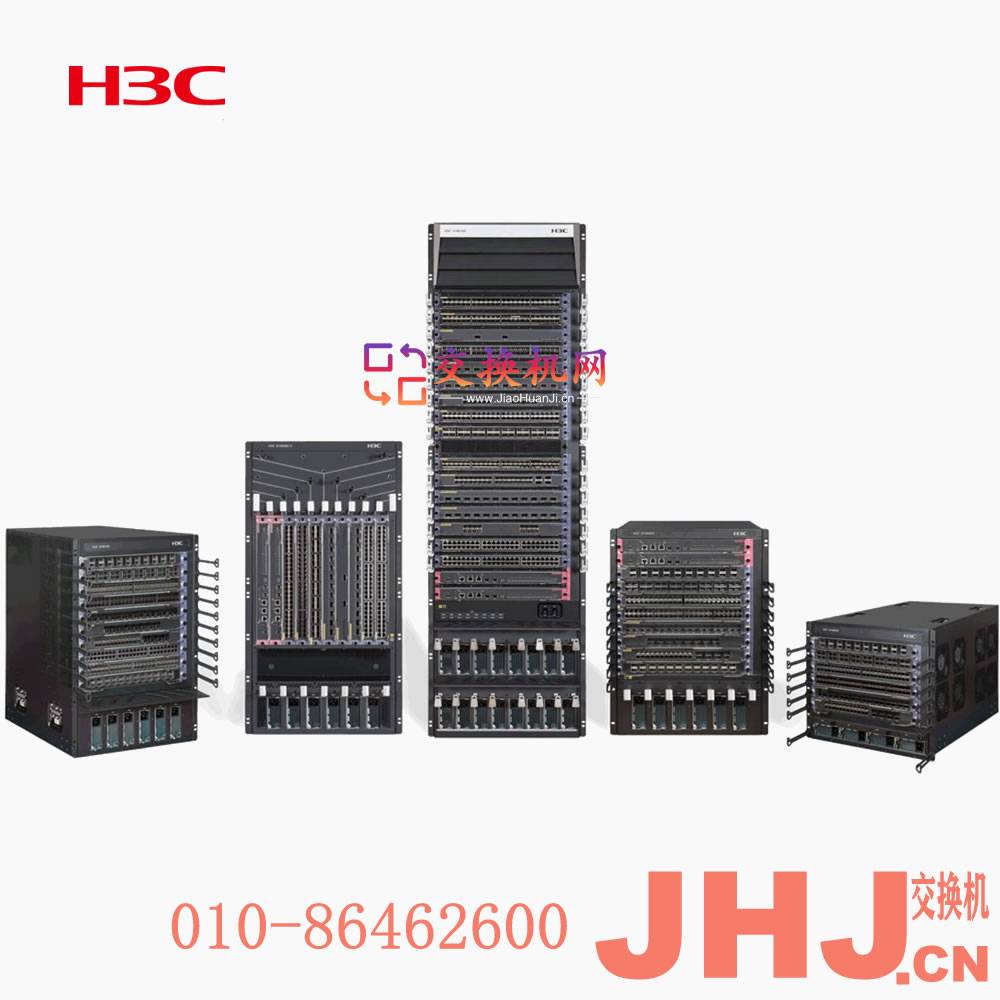

H3C S10500X系列以太网核心交换机
H3C S10500X系列交换机产品是新华三技术有限公司（以下简称H3C公司）面向云计算数据中心核心、下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构，可以提供持续的带宽升级能力，支持数据中心大二层技术TRILL、纵向虚拟化和MDC（一虚多）技术，支持EVB和FCOE，并完全兼容40GE和100GE以太网标准。该产品基于H3C自主知识产权的Comware V7操作系统，以IRF2（Intelligent Resilient Framework 2，第二代智能弹性架构）、IRF3.1（Intelligent Resilient Framework3.1，第三代智能弹性架构升级版）技术为系统基石的虚拟化软件系统，进一步融合MPLS VPN、IPv6、应用安全、应用优化，无线，BRAS等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。同时，H3C S10500X也符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。
先进的系统架构
采用先进的CLOS 多级多平面交换架构，提供持续的带宽升级能力。
正交网板设计：S10500X业务板卡与交换网板采用完全正交设计(90度)，跨线卡业务流量通过正交连接器直接上交换网板，支持信元交换，背板走线降低为零（极大规避信号衰减），极大提升了系统带宽和演进能力，整机容量可平滑扩展至百Tbps；
支持40GE 和100GE 以太网标准，充分满足无阻塞园区网的应用及未来发展需求。
独立的交换网板卡，控制引擎和交换网板硬件相互独立，采用5交换平面设计，并支持网板N+M冗余，最大程度的提高设备可靠性，同时为后续产品带宽的持续升级提供保证。
风扇框和电源框冗余设计，可应对突发状况，大幅度提升设备整体可靠性。
创新的分布式多引擎设计
S10500X采用了创新的硬件设计，通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和毫秒级的高可靠保障；
分布式的控制引擎，所有业务板均提供强大的控制处理系统，轻松处理各种协议报文及控制报文，并支持协议报文精细控制，为系统提供完善的抗协议报文攻击的能力；
分布式的检测引擎，所有业务板都可以分布式的BFD、OAM等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛，可以实现毫秒级的故障检测，保障业务不中断；
分布式的维护引擎，智能化CPU 系统支持电源智能管理，可以支持单板顺序上下电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射，降低系统功耗），设备在线状态检查。
IRF2（第二代智能弹性架构–横向虚拟化）
面向园区网横向业务整合的需求，S10500X支持IRF2（第二代智能弹性架构）技术，将多台高端设备虚拟化为一台逻辑设备，是新华三专业的支持4框虚拟化的核心交换机产品，在可靠性、分布性和易管理性方面具有强大的优势，主要体现在三个方面：
可靠性：通过路由热备份技术，在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了虚拟架构的可靠性和高性能，同时消除了单点故障，避免了业务中断；
分布性：通过分布式跨设备链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率；
易管理性：整个弹性架构共用一个IP管理，简化网络设备管理，简化网络拓扑管理，提高运营效率，降低维护成本。
IRF3.1：（第三代智能弹性架构升级版—纵向虚拟化）
S10500X系列产品可以在纵向维度上支持异构虚拟化，将核心和接入设备通过IRF3.1技术形成一台纵向逻辑虚拟设备，支持AC、AP统一管理、配置，相当于把一台盒式设备作为一块远程接口板加入主设备系统，以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3.1技术可以简化管理，大幅度降低网络管理节点；简化布线，二层变为一层，节省横向连接线缆；最终实现数据转发平面虚拟化，便与简化业务部署和自动编排。
数据中心虚拟化和网络融合技术
作为企业级云计算数据中心核心设备，S10500X在云计算数据中心虚拟化和网络融合方面都提供了一系列技术解决方案：
TRILL/SPB：
随着服务器和交换机规模的增加，数据中心网络越来越倾向于扁平化的网络架构以便于维护管理，这就要求构建一个大型的二层网络；S10500X支持通过TRILL或SPB技术来进行数据中心大二层网络的构建。数据中心大二层技术TRILL（Transparent Interconnection of Lots of Links，多链路透明互联）、SPB（Shortest Path Bridging，最短路径桥接）协议将二层的简单、灵活性与三层的稳定、可扩展和高性能有机融合起来，可以提供更高密度的端口和更扁平化的网络架构，满足数据中心大规模服务器的接入需求。
EVI（Ethernet Virtual Interconnection，以太网虚拟化互联）技术
EVI是一种先进的“MAC in IP”技术，EVI解决方案部署非常简单，基于现有的IP网络，给分散的物理站点提供灵活的二层互联功能。EVI解决方案部署非常简单，兼容用户现有网络，保护用户投资。
VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）
VXLAN是基于IP网络、采用“MAC in UDP”封装形式的二层VPN技术。VXLAN可以基于已有的服务提供商或企业IP网络，为分散的物理站点提供二层互联，并能够为不同的租户提供业务隔离。
EVB（Edge Virtual Bridging，边缘虚拟桥接）
通过VEPA（Virtual Ethernet Port Aggregator）技术将虚拟机产生的网络流量上传至与服务器相连的物理交换机进行处理，不仅实现了虚拟机间流量转发，同时还解决了虚拟机流量监管、访问控制策略部署等问题。
FCoE（Fibre Channel over Ethernet，基于以太网的光纤通道）协议。
FCoE技术主要用来解决云计算数据中心LAN网络和存储网络异构融合的问题。通过FCoE和CEE（Converged Enhanced Ethernet，融合增强型以太网）技术的部署，可以实现数据中心前端网络和后端网络架构的融合，解决数据、计算和存储三网割裂的技术难题，从而极大降低数据中心的采购和扩容成本。
高可用的M-LAG架构
S10500X系列交换机支持M-LAG（Multichassis Link Aggregation Group）跨设备链路聚合技术(原DRNI技术)，通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，从而将单板级可靠性提升至设备级可靠性。
基于开放架构的多业务融合
S10500X系列秉承H3C公司的开放架构设计理念——开放应用架构（OAA），将传统园区网核心交换机的L2至L3的报文转发的简单功能，重新定义为集成L2至L7的深度业务感知，有线无线一体化，有源无源一体化，IPv4/IPv6一体化，网络流量分析与管控等多业务于一体的多业务承载平台。
S10500X系列支持防火墙模块、IPS模块、负载均衡等安全控制模块，可以将安全保护功能扩展到交换机的每个端口；支持虚拟防火墙功能，可以为VPN用户提供网络防火墙的租用服务。实现了网络业务和安全业务的无缝融合。
S10500X系列支持鹰视/SDN模块，鹰视控制板块提供多样的业务能力，包括网络设备中资产盘点，监控，物联终端的感知、精准识别等，为客户提供一个可管、可控、安全的网络组网方案。S10500X支持ADCampus方案部署在交换机设备上，实现网络产品、SDN方案一体化部署功能。
S10500X系列支持面向未来的开放业务平台，通过交换机集成第三方软件，为交换机带来更强的业务融合能力。
超强的鹰视/SDN融合业务能力
新一代有线无线一体化方案
S10500X系列交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能，直接能够管理无线AP，相比单一的无线AC插卡方案具有部署更加灵活简单的优势；S10500X系列交换机同时支持大容量专业无线AC插卡方案，并能够与交换机融合AC功能完美结合形成独特的分层AC方案，解决大规模无线部署环境下的管理复杂问题，让有线无线一体化方案更灵活更简便。
融合AC作为交换机原生特性，同时支持与IRF2/IRF3.1等虚拟化技术组合使用，实现一台设备管理全网有线无线设备，大大简化网络运维复杂度。
全面的IPv6解决方案
S10500X系列交换机全面支持IPv6协议族，支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4向IPv6的平滑过渡。
硬件级加密技术
S10500X支持硬件级加密技术Macsec技术（802.1ae），区别于传统端到端基础应用层保护的软加密技术，Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议，保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧，可根源上保护2层协议受到的攻击。
集中监控能力
S10500X支持独立的监控板卡，对设备硬件工作状态进行实时监控，包括电源负载及功率调整、风扇转速自动调整、整机能耗动态调配等。
交换机商城商务值班经理
LSUM1MPUS10XEC0
850查看更多
S10510X-DC
840查看更多
LSUM1CGS2FE0
800查看更多
LSUM1FAB06XEC0
735查看更多
加入交换机小圈 Https://q.jhj.cn 获得更多资源
参数来源：H3C S10500X-G系列交换机 硬件描述-5W102.pdf
S10516X-AC H3C S10516X-AC 以太网交换机主机
1 产品介绍
1.1 主机外观
S10500X机箱外观请以实际发货为准。
1. S10506X机箱外观
图1-1 S10506X前、后面板示意图
1: 业务板槽位（0~5号槽位）
2: 电源模块槽位
3: 风扇框槽位
4: 主控板槽位（6、8号槽位）
5: 交换网板槽位（7、9、10号槽位）
需要注意的是，7号槽位仅当需要满配交换网板时使用。
2. S10508X机箱外观
图1-2 S10508X前、后面板示意图
1: 主控板槽位（0~1号槽位）
2: 业务板槽位（2~9号槽位）
3: 电源模块槽位
4: 风扇框槽位
5: 交换网板槽位（10～14号槽位）
需要注意的是，11号槽位仅当需要满配交换网板时使用。
3. S10508X-V机箱外观
图1-3 S10508X-V前、后面板示意图
1: 主控板槽位（0~1号槽位）
2: 业务板槽位（2~9号槽位）
3: 电源模块
4: 风扇框槽位
5: 交换网板槽位（10～14号槽位）
需要注意的是，11号槽位仅当需要满配交换网板时使用。
4. S10510X机箱外观
图1-4 S10510X前、后面板示意图
1: 业务板槽位（0~9号槽位）
2: 电源模块槽位
3: 风扇框槽位
4: 主控板槽位（10、12号槽位）
5: 交换网板槽位（11、13、14号槽位）
需要注意的是，11号槽位仅当需要满配交换网板时使用。
5. S10516X机箱外观
图1-5 S10516X前、后面板示意图
1: 业务板槽位（0～15号槽位）
2: 主控板槽位（16～17号槽位）
3: 电源模块槽位
4: 电源模块开关
5: 风扇框槽位
6: 交换网板槽位（18～22号槽位）
需要注意的是，19号槽位仅当需要满配交换网板时使用。
1.2 重量及尺寸
S10500X系列交换机采用了可插拔设计，交换机整机重量与所插的可插拔部件的类型及数量有关。具体计算公式为：设备最终重量=机箱重量+单板总重量+电源总重量+可插拔接口模块总重量+其它可插拔部件总重量。
机型
整机最大配置重量
尺寸
高（H）
宽（W）
深（D）
S10506X
满配：<85kg
397mm（9RU）
440mm
660mm
S10508X
满配：<120kg
620mm（14RU）
440mm
660mm
S10508X-V
满配：<145kg
930mm（21RU）
440mm
660mm
S10510X
满配：<130kg
664mm（15RU）
440mm
660mm
S10516X
满配：<340kg
1686mm（38RU）
440mm
640mm
· RU（Rack Unit）是表示机柜高度的度量单位，1RU=44.45mm（1.75inch）。
· 表1-1中的尺寸数据为机箱本身的尺寸数值，不包括挂耳、走线架、单板、电源等现场安装部件和附件装配后的尺寸。
单板丝印
净重
尺寸
高（H）
宽（W）
深（D）
LSUM1SUPXD0
2.80kg
40mm
399mm
352mm
LSUM1SUPXES0
3.00kg
40mm
399mm
352mm
LSUM1MPUS06XEC0
2.20kg
40mm
292mm
318mm
LSUM1MPUS06XEB0
2.05kg
40mm
292mm
318mm
LSUM1MPUS10XE0
3.75kg
40mm
463mm
318mm
LSUM1MPUS10XEA0
2.95kg
40mm
463mm
318mm
LSUM1MPUS10XEB0
3.30kg
40mm
463mm
318mm
LSUM1MPUS10XEC0
3.30kg
40mm
463mm
318mm
LSUM1FAB06XEC0
2.10kg
40mm
292mm
318mm
LSUM1FAB06XEB0
1.95kg
40mm
292mm
318mm
LSUM1FAB08XE0
2.73kg
40mm
433mm
318mm
LSUM1FAB08XEB0
2.70kg
40mm
433mm
318mm
LSUM1FAB10XE0
3.55kg
40mm
463mm
318mm
LSUM1FAB10XEA0
2.80kg
40mm
463mm
318mm
LSUM1FAB10XEC0
3.00kg
40mm
463mm
318mm
LSUM1FAB16XD0
9.15kg
40mm
961mm
298mm
LSUM1YGS24CSSH0
3.45kg
40mm
399mm
355mm
LSUM1CGS20XSH0
3.75kg
40mm
399mm
355mm
LSUM1CGS8QSSH0
3.30kg
40mm
399mm
355mm
LSUM1CGS8SH0
3.10kg
40mm
399mm
355mm
LSUM1CGS32XSH0
4.45kg
40mm
399mm
355mm
LSUM2CQGS12SG0
3.20kg
40mm
399mm
355mm
LSUM1CQGS12XSG0
3.20kg
40mm
399mm
355mm
LSUM1CQGS32SF0
3.83kg
40mm
399mm
355mm
LSUM1CGS2FE0
2.82kg
40mm
399mm
355mm
LSUM2TGS32QSSG0
3.50kg
40mm
399mm
355mm
LSUM2QGS24RSG0
3.40kg
40mm
399mm
355mm
LSUM2QGS12SG0
3.40kg
40mm
399mm
355mm
LSUM1QGS6EC0
3.95kg
40mm
399mm
355mm
LSUM1YGS48XSH0
3.75kg
40mm
399mm
355mm
LSUM2GT24PTSSE0
2.80kg
40mm
399mm
355mm
LSUM2GT24TSSE0
2.60kg
40mm
399mm
355mm
LSUM1TGS48SH0
3.55kg
40mm
399mm
355mm
LSUM2TGS48SH0
3.55kg
40mm
399mm
355mm
LSUM1TGS48RSH0
3.55kg
40mm
399mm
355mm
LSUM1TGS48XSG0
3.29kg
40mm
399mm
355mm
LSUM2TGS48SG0
3.55kg
40mm
399mm
355mm
LSUM1GP40TS8FD0
3.20kg
40mm
399mm
355mm
LSUM2GP40TS8FD0
3.20kg
40mm
399mm
355mm
LSUM2GP44TSSE0
3.00kg
40mm
399mm
355mm
LSUM2GP24TSSE0
2.85kg
40mm
399mm
355mm
LSUM2GP24TSSA0
2.85kg
40mm
399mm
355mm
LSUM1TGS24FD0
3.05kg
40mm
399mm
355mm
LSUM1TGS16FD0
2.91kg
40mm
399mm
355mm
LSUM1TGS24EC0
4.15kg
40mm
399mm
355mm
LSUM1GP48FD0
3.10kg
40mm
399mm
355mm
LSUM2GP48SA0
3.00kg
40mm
399mm
355mm
LSUM1TGT24FD0
3.40kg
40mm
399mm
355mm
LSUM1GT48FD0
3.45kg
40mm
399mm
355mm
LSUM2GT48SE0
2.71kg
40mm
399mm
355mm
LSUM2GT48SA0
2.71kg
40mm
399mm
355mm
LSUM1FWDEC0
3.80kg
40mm
399mm
355mm
LSUM1NSDEC0
3.80kg
40mm
399mm
355mm
LSUM1WCMX20RT
4.00kg
40mm
399mm
355mm
LSUM1WCMX40RT
4.00kg
40mm
399mm
355mm
LSUM1ACGDEC0
3.80kg
40mm
399mm
355mm
LSUM1EPSB0
3.25kg
40mm
399mm
355mm
LSUM1SDNB0
3.25kg
40mm
399mm
355mm
LSUM1WBCZ720XRT
3.5kg
40mm
399mm
355mm
S10500X系列交换机的单板尺寸以高（H）×宽（W）×深（D）形式表示。其中各项含义见以下说明：
· 高（H）：指单板前面板的高度。
· 宽（W）：指单板前面板的宽度。
· 深（D）：指单板由前面板到连接器的深度。
表1-3 电源模块重量及尺寸列表
电源型号
净重
尺寸
高（H）
宽（W）
深（D）
LSUM1AC1200
2.27kg
41mm
102mm
400mm
LSUM1AC2500
2.50kg
41mm
102mm
400mm
LSUM1DC2400
2.40kg
41mm
102mm
400mm
表1-4 风扇框重量及尺寸列表
风扇框
净重
尺寸（风扇框平放到桌面上）
高（H）
宽（W）
深（D）
S10506X主风扇框
3.95kg
66mm
291mm
643mm
S10506X次风扇框
1.60kg
40mm
291mm
300mm
S10508X主风扇框
6.85kg
66mm
433mm
645mm
S10508X次风扇框
1.85kg
40mm
432mm
300mm
S10508X-V风扇框
7.40kg
49mm
440mm
618mm
S10510X主风扇框
6.55kg
66mm
463mm
645mm
S10510X次风扇框
2.25kg
40mm
463mm
301mm
S10516X风扇框
1.35kg
81mm
191mm
159mm
1.3 模块功耗列表及整机功耗计算方式
1.3.1 单板功耗
S10500X系列交换机支持的单板种类丰富，不同单板的功耗有所不同，而且同一块单板在不同状态下的功耗也存在差异，具体型号单板的功耗请参见表1-5。
· 单板静态功耗是指单板已上电运行、所有端口均处于DOWN状态且单板的光接口上无可插拔接口模块的情况下，单板所产生的功耗。
· 单板动态功耗是指单板所有端口满配，广播风暴情况下所产生的功耗。
单板丝印
单板静态功耗 min
单板动态功耗 max
LSUM1SUPXD0
32W
47W
LSUM1SUPXES0
28W
42W
LSUM1MPUS06XEC0
74W
135W
LSUM1MPUS06XEB0
66W
109W
LSUM1MPUS10XE0
139W
240W
LSUM1MPUS10XEA0
73W
111W
LSUM1MPUS10XEB0
70W
163W
LSUM1MPUS10XEC0
152W
240W
LSUM1FAB06XEC0
69W
119W
LSUM1FAB06XEB0
56W
95W
LSUM1FAB08XE0
123W
183W
LSUM1FAB08XEB0
65W
122W
LSUM1FAB10XE0
112W
216W
LSUM1FAB10XEA0
69W
95W
LSUM1FAB10XEC0
130W
214W
LSUM1FAB16XD0
121W
207W
LSUM1YGS24CSSH0
68W
161W
LSUM1CGS20XSH0
126W
285W
LSUM1CGS8QSSH0
72W
183W
LSUM1CGS8SH0
58W
138W
LSUM1CGS32XSH0
200W
530W
LSUM2CQGS12SG0
55W
147W
LSUM1CQGS12XSG0
75W
153W
LSUM1CQGS32SF0
115W
320W
LSUM1CGS2FE0
55W
77W
LSUM2TGS32QSSG0
60W
147W
LSUM2QGS24RSG0
65W
198W
LSUM2QGS12SG0
76W
163W
LSUM1QGS6EC0
142W
183W
LSUM1YGS48XSH0
152W
251W
LSUM2GT24PTSSE0
38W
60W
LSUM2GT24TSSE0
35W
45W
LSUM1TGS48SH0
54W
130W
LSUM2TGS48SH0
54W
130W
LSUM1TGS48RSH0
47W
109W
LSUM1TGS48XSG0
63W
155W
LSUM2TGS48SG0
82W
173W
LSUM1GP40TS8FD0
47W
96W
LSUM2GP40TS8FD0
45W
84W
LSUM2GP44TSSE0
39W
70W
LSUM2GP24TSSE0
36W
55W
LSUM2GP24TSSA0
31W
50W
LSUM1TGS24FD0
50W
104W
LSUM1TGS16FD0
54W
96W
LSUM1TGS24EC0
153W
209W
LSUM1GP48FD0
49W
78W
LSUM2GP48SA0
34W
65W
LSUM1TGT24FD0
60W
112W
LSUM1GT48FD0
48W
65W
LSUM2GT48SE0
37W
51W
LSUM2GT48SA0
33W
47W
LSUM1FWDEC0
156W
170W
LSUM1NSDEC0
156W
170W
LSUM1WCMX20RT
125W
180W
LSUM1WCMX40RT
125W
180W
LSUM1ACGDEC0
157W
170W
LSUM1EPSB0
106W
126W
LSUM1SDNB0
106W
126W
LSUM1WBCZ720XRT
160W
210W
1.3.2 风扇功耗
S10500X系列交换机的风扇框中均采用了具有自动调速功能的风扇（风扇的转速会随着设备散热需要进行自动调节）。在不同风扇速率下，风扇框产生的功耗有所不同，具体机型风扇框的功耗请参见表1-6。
表1-6 机箱风扇框功耗列表
机型
风扇框功耗 min
风扇框功耗 max
S10506X主风扇框
20W
193W
S10506X次风扇框
10W
61W
S10508X主风扇框
21W
255W
S10508X次风扇框
16W
55W
S10508X-V
18W
320W
S10510X主风扇框
26W
303W
S10510X次风扇框
10W
61W
S10516X
5W
155W
1.3.3 设备总功耗计算方式
对于S10500X交换机，总功耗等于交换机整机功耗。
1. 整机功耗
交换机整机功耗是指交换机所有在位运行的单板功耗及风扇框功耗的和。S10500X系列交换机整机功耗与所插的单板类型及数量、风扇框功耗有关，具体计算方式为：
· 交换机整机最小功耗=单板静态总功耗+风扇框最小功耗（例如，有一台S10508X-V交换机插有2块LSUM1SUPXD0主控板、2块LSUM1CGS2FE0业务板、2块LSUM1FAB08XE0网板和1个S10508X-V风扇框，那么该交换机当前的最小功耗为2×32+2×55+2×123+18=438W）。
· 交换机整机最大功耗=单板动态总功耗+风扇框最大功耗（例如，有一台S10508X-V交换机插有2块LSUM1SUPXD0主控板、2块LSUM1CGS2FE0业务板、2块LSUM1FAB08XE0网板和1个S10508X-V风扇框，那么该交换机当前的最大功耗为2×47+2×77+2×183+320=934W）。
表1-7提供了S10500X系列交换机的整机满配最大功耗。
· “整机满配最大输入功耗”指的是设备在满配最大功耗单板和风扇时，整机的最大输入功率。
· “单板+风扇满配最大功耗”指的是设备满配最大功耗的单板和风扇时，整机中所有单板和风扇实际消耗的最大功率总和。
主机型号
整机满配最大输入功耗
单板+风扇满配最大功耗
S10506X-AC
4580W
4061W
S10506X-DC
4560W
4061W
S10508X-AC
6270W
5559W
S10508X-DC
6240W
5559W
S10508X-V-AC
6650W
5889W
S10508X-V-DC
6610W
5889W
S10510X-AC
7670W
6792W
S10510X-DC
7630W
6792W
S10516X-AC
13470W
11934W
S10516X-DC
13400W
11934W
1.4 设备每小时散热量
设备的发热量和设备功耗密切相关。计算S10500X系列交换机发热量时，一般假定：90%的功耗转换成热量，电源的转换效率为90%。因此S10500X系列交换机每小时散热量的计算公式为：交换机每小时散热量=0.9*（单板总功耗+风扇框功耗）/0.9*3.4121。
表1-8 设备每小时散热量列表
主机型号
热耗散（BTU/H）
S10506X
13857
S10508X
18969
S10508X-V
20095
S10510X
23177
S10516X
40723
· S10500X系列交换机各型号单板及风扇框的功耗请参见“1.3 模块功耗列表及整机功耗计算方式”。
· 热量单位一般为BTU/h，1瓦=3.4121BTU/h。
1.5 环境适应性指标
表1-9 S10500X系列交换机环境适应性指标列表
指标
工作环境
贮存环境
温度
0°C～45°C
-40°C～70°C
相对湿度
5%～95%RH，无冷凝
5%～95%RH，无冷凝
1.6 噪声级别
S10500X系列交换机的风扇框中均采用了具有自动调速功能的风扇（风扇的转速会随着设备散热需要进行自动调节）。在不同风扇速率下，设备的噪声值有所不同，具体请参见表1-10。
表1-10 S10500X系列交换机噪声级别列表
产品规格常温下风扇调速设备噪声值
风扇全速设备噪声
S10506X
56.1dBA
73.3dBA
S10508X
67.5dBA
72.9dBA
S10508X-V
65.6dBA
73.1dBA
S10510X
66.2dBA
75.5dBA
S10516X
67.0dBA
91.0dBA
属 性
S10506X
S10508X
S10508X-V
S10510X
S10516X
交换容量
384Tbps
512Tbps
512Tbps
780Tbps
1024Tbps
包转发率
72000Mpps
96000Mpps
96000Mpps
120000Mpps
192000Mpps
主控板槽位数
2
2
2
2
2
业务板槽位数
6
8
8（竖式插槽）
10
16
交换网板槽位数
5（2个主控集成）
5
5
5（2个主控集成）
5
硬件架构
正交CLOS架构
冗余设计
主控、交换网板、电源、风扇（前后及左右风道）
以太网特性
支持802.1Q
支持DLDP
支持LLDP
静态MAC配置
支持MAC地址学习数目限制
支持端口镜像和流镜像功能
支持端口聚合、端口隔离、端口镜像
支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)
支持IEEE 802.3ad（动态链路聚合）、静态端口聚合和跨板链路聚合
路由特性
支持静态路由、RIP、OSPF、IS-IS、BGP4等
支持等价路由
支持策略路由
支持路由策略
支持IPv4和IPv6双协议栈
支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+
支持VRRPv3
支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6
支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道
支持IPv6等价路由
支持IPv6策略路由
支持IPv6路由策略
组播
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议
支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping
支持PIM6-DM、PIM6-SM、PIM6-SSM
支持MLD V1/V2、MLD V1/V2 Snooping
支持组播策略和组播QoS
ACL/QoS
支持标准和扩展ACL
支持Ingress/Egress ACL
支持VLAN ACL
支持全局 ACL
支持Diff-Serv QoS
支持SP，WRR，SP+WRR等队列调度机制
支持流量整形
支持拥塞避免
支持优先级标记Mark/Remark
支持802.1p、TOS、DSCP、EXP优先级映射
支持H-QoS
可编程及自动化
支持Ansible自动化技术
支持通过Python/NETCONF/TCL/Resful API对网络自动化编排，实现DevOps自动化运维
SDN/
OPENFLOW
支持OPENFLOW 1.3标准
支持多控制器（EQUAL模式、主备模式）
支持多表流水线
支持Group table
支持Meter
VXLAN
支持VXLAN 二层交换
支持VXLAN 路由交换
支持VXLAN 网关
支持VXLAN、BGP EVPN特性
支持IS-IS+ENDP的VXLAN分布式控制平面
支持OpenFlow+Netconf的VXLAN集中式控制平面
支持建立IPv6 VxLAN隧道，实现不同VxLAN间IPv4/IPv6报文互访
MPLS/VPLS
支持L3 MPLS VPN
支持L2 VPN: VLL (Martini, Kompella)
支持MCE
支持MPLS OAM
支持VPLS,VLL
支持分层VPLS，以及QinQ+VPLS接入
支持P/PE功能
支持LDP协议
安全机制
支持EAD安全解决方案
支持Portal认证
支持MAC认证
支持IEEE 802.1x和IEEE 802.1x SERVER
支持AAA/Radius
支持HWTACACS,支持命令行认证
支持SSHv1.5/SSHv2
支持ACL流过滤机制
支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证
支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限
支持受限的IP地址的Telnet的登录和口令机制
支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定
支持防DDos、ARP攻击和ICMP攻击功能
支持uRPF
支持主备数据备份机制
支持故障后报警和自恢复
支持数据日志
支持SAVI、SAVA功能
系统管理
支持FTP、TFTP、Xmodem
支持SNMP v1/v2/v3
支持sFlow流量统计
支持RMON
支持NTP时钟、支持SNTP等
支持NetStream流量统计功能
支持Telemetry流量可视化功能
支持电源智能管理，支持802.3az高效节能以太网
风扇模块支持温度、转速等监测
电源模块支持温度等信息监测
支持jumboframe功能
支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测
支持 INQA 功能，通过对业务报文进行标记，实现对网络级和设备级的丢包统计
支持内置智能管理功能，支持通过图形化界面设备配置及命令一键下发和版本智能升级
无线管理
支持融合无线AC功能，无需独立的AC业务板卡，即支持无线AP管理功能
支持专业的无线AC业务板卡
支持融合无线AC与无线AC业务板卡配合使用
支持有线无线功能统一界面管理
可靠性
独立的硬件交换网板设计，实现了控制和转发的真正分离
关键部件交换路由处理板支持1＋1冗余备份，电源支持M+N冗余备份
交换网板支持N+M冗余备份
背板采用无源设计，避免单点故障
各组件均支持热插拔功能
支持CPU保护技术
支持+/- 8KV防雷
支持各种配置数据在主备主控板上实时热备份
支持热补丁功能，可在线进行补丁升级
支持NSF/GR for OSFP/BGP/IS-IS/RSVP等
支持端口聚合，支持链路跨板聚合
支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等，实现各协议的快速故障检测机制，故障检测时间小于50ms，支持BFD 3.3ms检测间隔
支持Ethernet OAM（802.1ag和802.3ah）
支持RRPP
支持DLDP
支持VCT
支持Smart-Link
支持ISSU技术，实现全业务在线升级
绿色节能
支持802.3az能效以太网
环境要求
温度范围：0℃～45℃
相对湿度：5%～95%（非凝结）
供电
AC：100V～240V
DC：-48V～-60V
外型尺寸(H x W x D)/mm
397mm×440m m×660mm
9RU
620mm×440mm×660mm
14RU
930mm×440mm×660mm
21RU
664mm×440mm×660mm
15RU
1686mm×440mm×640mm
38RU
加入交换机小圈 Https://q.jhj.cn 获得更多资源
下载的支持 (软件下载定制，参数文案定制，产品选型培训定制，设备调试培训定制，设备运维服务定制)
IOS软件,3C证书,检测报告,操作手册,安装手册,命令手册,产品教程,配置教程，一对一指导
加入交换机小圈，获得更详细的资料，更专业的支持，更全面的支持教程。(https://q.jhj.cn/thread/3)
如果没有找到满意的资料，可以在交小圈发布请求贴，让更多网友来帮你想办法，或者找找以前有没有类似资源 (https://q.jhj.cn)
组网应用
组网应用一：IDC解决方案
H3C S10500X系列核心交换机单机最大支持256个100GE QSFP28光接口或者512个40GE QSFP+光接口或者768个万兆SFP+光接，满足IDC对核心设备的性能要求。支持IRF2、TRILL、IRF3.1、MDC等虚拟化技术，能够实现大规模网络部署。
组网应用二：多业务园区网
传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策，H3C S10500X无线控制器/融合AC＋FIT AP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制，实现AP自动下载配置文件和软件版本自动更新，还实现了IPv6、无线安全、射频管理和跨三层漫游等功能，满足语音、视频等增值业务的开展。H3C S10500X基于统一的硬件、软件平台，提供有线、无线一体化的解决方案，解决了有线、无线设备分离、网管分离，用户管理分离的难题。
交换机商城商务值班经理
微信扫一扫价格早知道 相关的产品信息-
LSUM1DC2400
723- 设备品牌:华三(H3C)
- 型号SKU:LSUM1DC2400
LSUM1FAB10XEA0
691- 设备品牌:华三(H3C)
- 型号SKU:LSUM1FAB10XEA0
LSUM1YGS48XSH0
691- 设备品牌:华三(H3C)
- 型号SKU:LSUM1YGS48XSH0
S10508X-DC
695- 设备品牌:华三(H3C)
- 型号SKU:S10508X-DC
LSUM2QGS24RSG0
1106- 设备品牌:华三(H3C)
- 型号SKU:LSUM2QGS24RSG0
S10510X-AC
757- 设备品牌:华三(H3C)
- 型号SKU:S10510X-AC
LSUM1TGS24FD0
1336- 设备品牌:华三(H3C)
- 型号SKU:LSUM1TGS24FD0
点击咨询列表
